УЗЕЛ СКОЛЬЗЯЩЕГО ТОКОСЪЕМА ЭЛЕКТРИЧЕСКИХ МАШИН

Номер публикации патента: 2162261

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99117107/09		Получить полное описание патента

Реферат

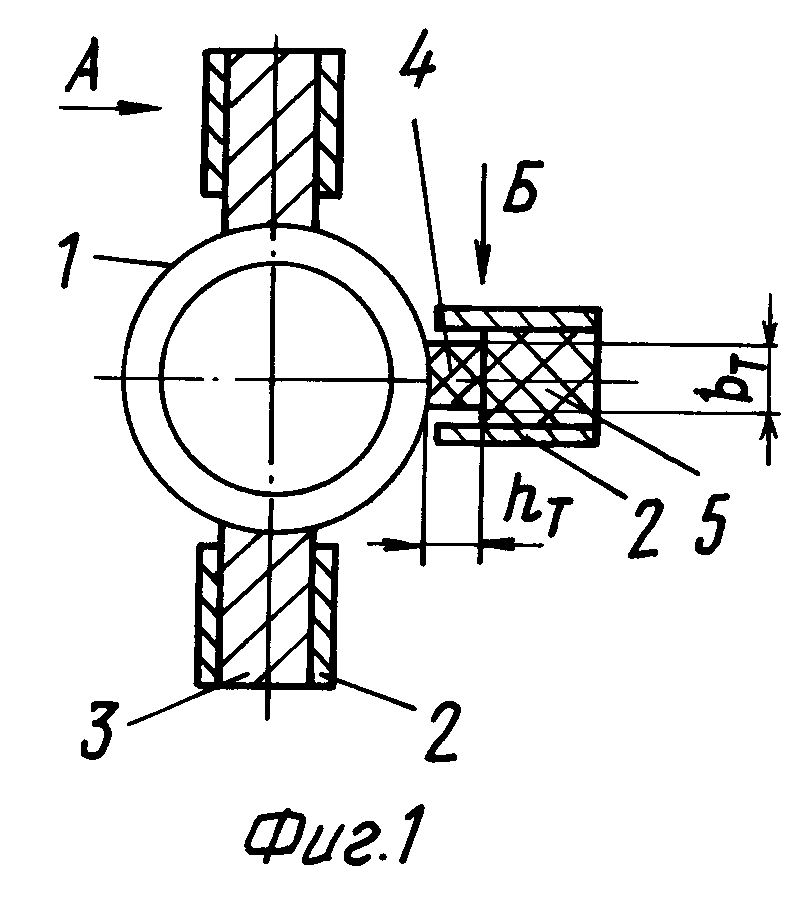

Изобретение относится к электротехнике, в частности к конструкции узла скользящего токосъема электрических машин, преимущественно крупных многощеточных синхронных генераторов и асинхронных двигателей с фазным ротором, и позволяет уменьшить износ токоведущих и дополнительных щеток, уменьшить боковой износ дополнительных щеток, сократить расход смазывающего материала. Узел содержит контактные кольца, подпружиненные токоведущие и дополнительные щетки, установленные в щеткодержателях, дополнительные щетки выполнены составными в виде контактной и несущей частей, контактная часть изготовлена из дисульфида молибдена со связующим. Длина контактной и несущей частей дополнительной щетки равна длине токоведущих щеток, ширина несущей части дополнительной щетки равна ширине токоведущей щетки, ширина контактной части дополнительной щетки не более ширины ее несущей части, причем на каждые две токоведущие щетки установлена одна дополнительная. При использовании узла скользящего токосъема электрических машин износ токоведущих щеток уменьшается более чем в 2 раза, износ дополнительных щеток уменьшается на 20%, уменьшается и боковой износ дополнительных щеток, экономия смазывающего материала - до 50 % по сравнению с прототипом. 3 ил.,1 табл.
