RU 2380802 С1, 27.01.2010. RU 2336615 С1, 20.10.2008. RU 2181519 С1, 14.05.2001. JP 2910529795 Т, 26.08.2010. US 2005237264 A1, 27.10.2005. US 2009167621 A1, 02.07.2009.
Имя заявителя:
Федеральное государственное унитарное предприятие ордена Трудового Красного Знамени Научно-исследовательский институт Радио (RU)
Изобретатели:
Сомов Анатолий Михайлович (RU) Бабинцев Алексей Витальевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие ордена Трудового Красного Знамени Научно-исследовательский институт Радио (RU)
Реферат

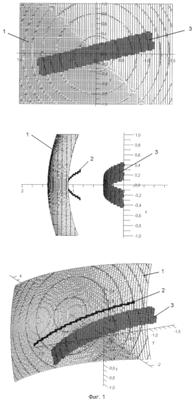

Изобретение относится к антеннам и предназначено для использования в составе радиотехнических устройств спутниковой связи в ОВЧ и УВЧ диапазонах. Технический результат заключается в обеспечении высокого коэффициента усиления многолучевой двухзеркальной антенны, специально предназначенной для приема сигналов со спутников, находящихся на краю видимого участка геостационарной орбиты, которую не нужно устанавливать наклонно к земной поверхности. Указанный технический результат достигается тем, что предлагается многолучевая двухзеркальная антенна, содержащая основное зеркало, которое представляет собой вырезку части поверхности из поверхности, образованной вращением параболы вокруг оси, лежащей в плоскости параболы и перпендикулярной фокальной оси параболы, дополнительное зеркало, которое представляет собой вырезку части поверхности из поверхности, образованной вращением линии второго порядка (эллипса или гиперболы), один из двух фокусов которой совпадает с фокусом параболы, вокруг той же оси, и линейку облучателей, фазовые центры которых расположены в фокусе линии второго порядка, причем вырезка основного зеркала осуществляется из поверхности, образованной вращением параболы относительно оси, наклоненной под углом, равным углу наклона обслуживаемого участка геостационарной орбиты к линии горизонта, к нормали к плоскости, проходящей через точку размещения антенны и две бесконечно близко расположенных к центру обслуживаемого участка геостационарной орбиты точки, так, что верхняя и нижняя кромки зеркала расположены параллельно указанной плоскости, а кромки дополнительного зеркала и линия размещения облучателей наклонены к указанной плоскости. 5 ил.
