RU 2168817 С1, 10.06.2001. RU 2296397 С2, 27.03.2007. RU 2175802 С1, 10.11.2001. RU 39429 U1, 27.04.2004. SU 104864 А1, 20.01.1956. US 4034378 A, 05.07,1977. US 6219004 B1, 17.04.2001. JP 62032708 A, 12.02.1987.
Имя заявителя:
Открытое акционерное общество Омское производственное объединение "Радиозавод имени А.С. Попова" (РЕЛЕРО) (RU)
Изобретатели:
Афонин Григорий Викторович (RU) Ремпель Антонина Ивановна (RU) Матвеев Владимир Николаевич (RU) Скорына Галина Дмитриевна (RU)
Патентообладатели:
Открытое акционерное общество Омское производственное объединение "Радиозавод имени А.С. Попова" (РЕЛЕРО) (RU)
Реферат

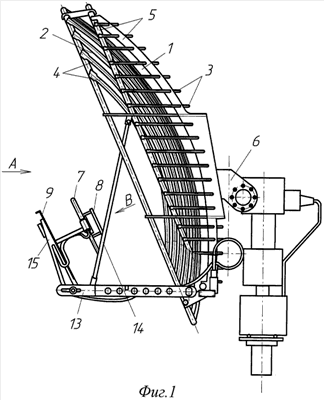

Изобретение относится к антенной технике, используемой в дециметровом и сантиметровом диапазонах длин волн. Зеркальная антенна содержит облучающее устройство, включающее два смонтированных на одной несущей конструкции излучателя с ортогональными поляризациями, один из которых - нижнего диапазона длины волн, другой - верхнего. Зеркало антенны выполнено с двумя параболическими отражающими поверхностями, сформированными параллельными линейными элементами, причем линейные элементы одной параболической поверхности ориентированы ортогонально относительно линейных элементов другой параболической поверхности, фокус одной параболической поверхности совмещен с фазовым центром излучателя нижнего диапазона, а фокус другой параболической поверхности совмещен с фазовым центром излучателя верхнего диапазона. Антенна работает одновременно на двух диапазонах волн в одном направлении, при этом обеспечена максимальная развязка, улучшена помехозащищенность, повышены коэффициент усиления и направленность действия, что является техническим результатом изобретения. 4 з.п. ф-лы, 4 ил.
