SU 1821855 A1, 15.06.1993. JP 63-1316041, 03.06.1988. КАНАРЕЙКИН Д.Б. и др. Поляризация радиолокационных сигналов. - М.: Советское Радио, 1966, с.374-375.
Имя заявителя:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Изобретатели:
Доценко Владимир Викторович (RU) Осипов Михаил Витальевич (RU) Хлусов Валерий Александрович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Реферат

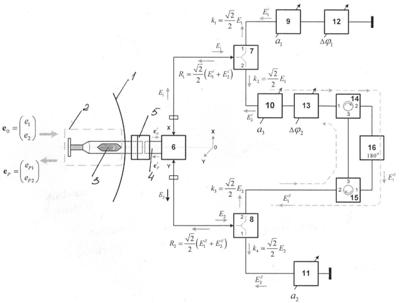

Изобретение относится к радиолокационной технике и может служить в качестве маркерного отражателя при решении задач навигации по пассивным маякам, а также калибровочным отражателем при калибровке поляризационных РЛС. Техническим результатом является обеспечение возможности имитации поляризационных свойств любых радиолокационных отражателей, в том числе с невзаимными свойствами обратного рассеяния электромагнитного поля. Устройство представляет собой пассивную переизлучающую антенну полного поляризационного «приема-передачи» электромагнитного поля, поляризационные свойства обратного рассеяния которой в главном лепестке диаграммы направленности могут быть заданы произвольным образом путем управления фазой и амплитудой ортогональных (по поляризации) компонент переизлучаемого поля. При этом в тракты питающих фидеров антенны введены невзаимные элементы - циркуляторы, обуславливающие разные пути прохождения ортогональных по поляризации компонент падающего поля при его обратном переизлучении. Установка требуемых параметров собственных поляризаций и коэффициента невзаимности отражателя производится путем регулировки управляемых аттенюаторов и фазовращателей, включенных в тракты прохождения ортогональных по поляризации компонент переизлучаемого поля, а также заданием угла ориентации фазовой пластинки в круглом волноводе облучателя переизлучающей антенны. 1 ил.
