| ПОЛОСКОВАЯ ЩЕЛЕВАЯ АНТЕННАЯ РЕШЕТКА |  |
Номер публикации патента: 2183889 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01Q013/22 | | Аналоги изобретения: | JEEE Trans. on АР, v. 1, Jan. 1981, р.135. RU 2080708 C1, 27.05.1997. RU 94042712 А, 20.10.1996. US 3893124 А, 01.07.1975. ЕР 0569016 А1, 10.11.1993. US 4409595 А, 11.11.1983. US 3720153 А, 13.03.1973. |
| Имя заявителя: | Инденбом Михаил Вульфович | | Изобретатели: | Инденбом М.В.
Хрисанов В.А. | | Патентообладатели: | Гузеев Игорь Васильевич
Егоров Алексей Дмитриевич
Демидов Виталий Васильевич
Инденбом Михаил Вульфович
Хрисанов Владимир Алексеевич |
Реферат | |

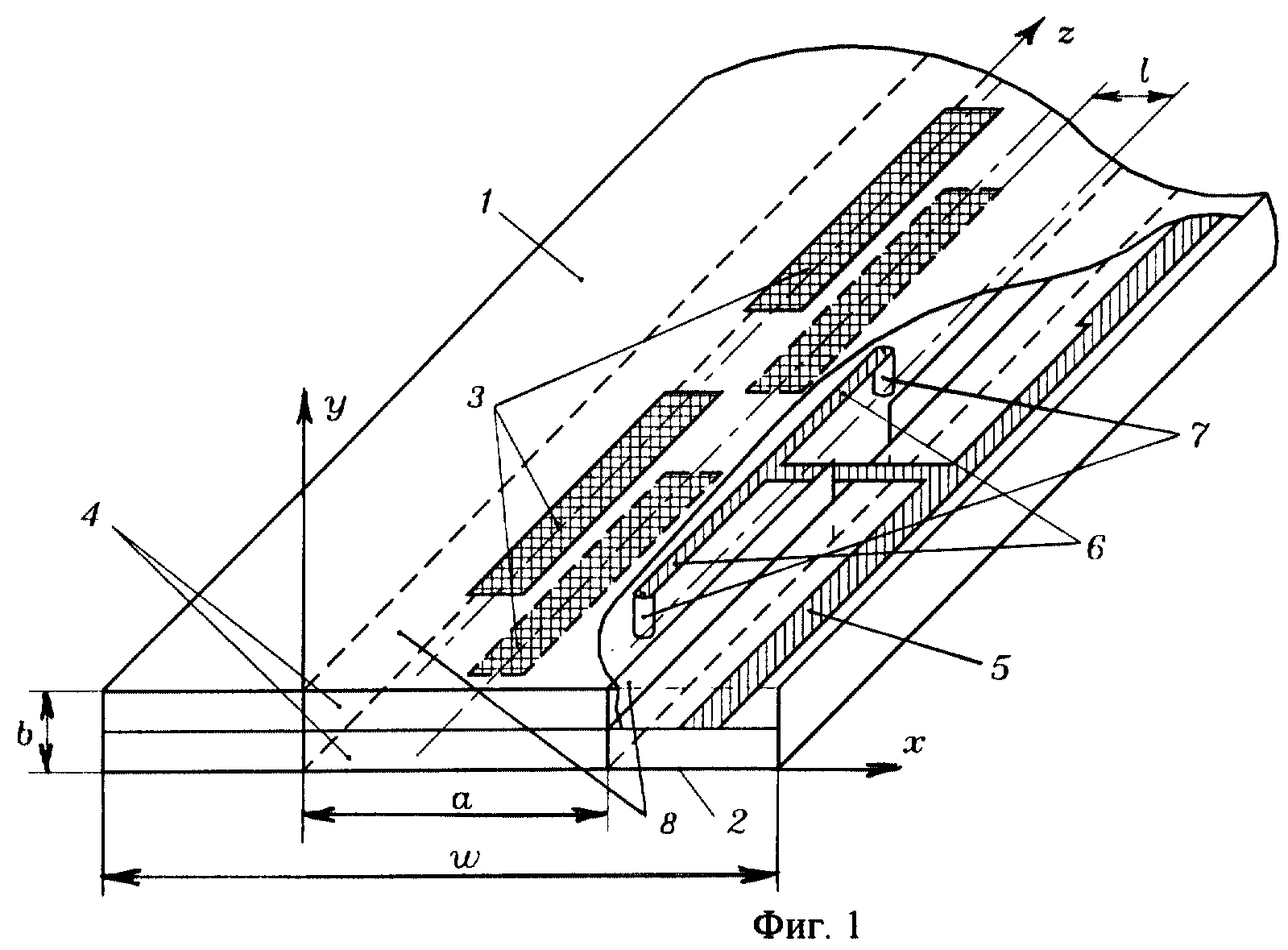

Изобретение относится к антенной технике и может быть использовано в радиосвязи, телевидении, в частности в многоканальных многопозиционных распределительных системах (MMDS). Техническим результатом является обеспечение изотропной (всенаправленной) диаграммы направленности полосковой щелевой антенной решетки в азимутальной плоскости на азимутальной поляризации. Это достигается за счет того, что в полосковой щелевой антенной решетке, содержащей делитель мощности на симметричной полосковой линии, коллинеарные щелевые излучатели, прорезанные в одном из экранов полосковой линии, и проводящие боковые стенки, замыкающие экраны полосковой линии между собой, образуя прямоугольный волновод, так что щелевые излучатели оказываются расположенными на широкой стенке этого волновода, щелевые излучатели прорезаны также и во втором экране симметричной полосковой линии, а полосковый делитель мощности имеет выходные полосковые проводники, замкнутые проводящими перемычками на один из экранов полосковой линии без пересечения щелевых излучателей, причем расстояние от перемычек до щелевых излучателей достаточно для затухания высших типов волн в плоском волноводе, образованном экранами полосковой линии. 2 ил.
|
