Устройства СВЧ и антенны. Проектирование фазированных антенных решеток. / Под ред. Д.И.Воскресенского. - М.: Радиотехника, 2003, рис.2.6.1б). RU 2381600 С2, 10.02.2010. RU 2314605 C1, 10.01.2008. RU 2158993, 10.11.2000. US 4543583 A1, 24.09.1985. US 2434893 A1, 09.07.1943. WO 00/51204 A1, 31.08.2000.
Имя заявителя:
Федеральное государственное унитарное предприятие "Ростовский-на-Дону научно-исследовательский институт радиосвязи" (ФГУП "РНИИРС") (RU)
Изобретатели:
Волошин Виктор Алексеевич (RU) Задорожный Владимир Владимирович (RU) Ларин Александр Юрьевич (RU) Мануилов Михаил Борисович (RU) Оводов Олег Владимирович (RU) Пойменов Дмитрий Юрьевич (RU) Тюрин Юрий Викторович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Ростовский-на-Дону научно-исследовательский институт радиосвязи" (ФГУП "РНИИРС") (RU)
Реферат

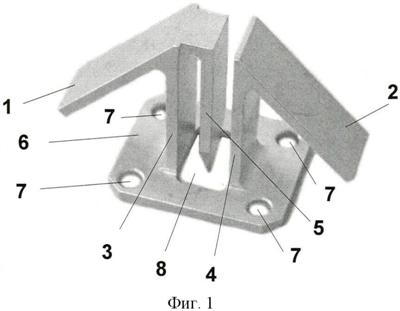

Изобретение относится к антенной технике и предназначено для построения фазированных антенных решеток из состава антенно-фидерных устройств систем радиосвязи или радиолокационных устройств. Техническим результатом является увеличение ширины диаграммы направленности, повышение вибропрочности и оперативности установки вибратора. Плечи симметричного вибратора выполнены из плоских пластин, прикрепленных к внешним проводникам симметрирующего устройства, выполненного в виде трехпроводной плоской воздушной линии передачи, внешние проводники которой имеют такую же ширину, как плечи вибратора. Верхняя часть центрального плоского проводника симметрирующего устройства соединена с одним из плеч вибратора. Присоединение плеч вибратора к симметрирующему устройству выполнено с наклоном 45° в направлении к экрану, нижние части внешних проводников симметрирующего устройства с наружной стороны образуют фланец с прямоугольным отверстием между внутренними поверхностями внешних проводников симметрирующего устройства и круглыми отверстиями для крепления вибратора к плоскому экрану. Нижняя часть центрального проводника симметрирующего устройства является входом вибратора и имеет сужающийся переход для удобства подключения к внешней линии передачи сигнала. 3 ил.
