Устройства СВЧ и антенны. Проектирование фазированных антенных решеток. Под ред. Д.И.Воскресенского. - М.: Радиотехника, 2003, рис.2.6.1б. RU 2110120 С1, 27.04.1998. RU 2314605 С1, 10.01.2008. RU 2205478 С2, 27.05.2003. RU 2236733 С2, 20.09.2004. US 4031539 А1, 21.06.1977. US 1424365 A1, 01.08.1922. GB 2317994 A, 08.04.1998.
Имя заявителя:
Федеральное государственное унитарное предприятие "Ростовский-на-Дону научно-исследовательский институт радиосвязи" (ФГУП "РНИИРС") (RU)
Изобретатели:
Волошин Виктор Алексеевич (RU) Задорожный Владимир Владимирович (RU) Ларин Александр Юрьевич (RU) Оводов Олег Владимирович (RU) Пойменов Дмитрий Юрьевич (RU) Тюрин Юрий Викторович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Ростовский-на-Дону научно-исследовательский институт радиосвязи" (ФГУП "РНИИРС") (RU)
Реферат

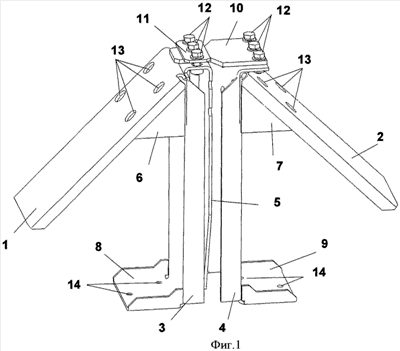

Изобретение относится к антенной технике и предназначено для построения фазированных антенных решеток. Техническим результатом является увеличение ширины диаграммы направленности, повышение вибропрочности и оперативности установки вибратора. Плечи симметричного вибратора УКВ выполнены из плоских пластин, которые крепятся к внешним проводникам симметрирующего устройства, выполненного в виде трехпроводной плоской воздушной линии передачи. Верхняя часть центрального проводника симметрирующего устройства соединена с одним из плеч вибратора, а нижняя его часть является входом вибратора и имеет сужающийся переход для подключения к внешней линии передачи сигнала, при этом боковые края плеч вибратора загнуты под прямым углом в направлении экрана. Крепление плеч вибратора к симметрирующему устройству выполнено с наклоном 45° в направлении экрана, боковые поверхности плеч вибратора дополнительно соединены с внешними проводниками симметрирующего устройства стенками треугольной формы. Боковые края внешних проводников симметрирующего устройства загнуты под прямым углом внутрь, верхние части плеч вибратора соединены между собой с помощью диэлектрической пластины. Нижняя часть левого внешнего проводника симметрирующего устройства согнута под прямым углом влево, а нижняя часть его правого внешнего проводника согнута под прямым углом вправо. 4 ил.
