СИММЕТРИЧНЫЙ ВИБРАТОР

Номер публикации патента: 2464681

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2011127439/07

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H01Q009/34
Аналоги изобретения:	Устройства СВЧ и антенны. Проектирование фазированных антенных решеток/ Под редакцией Д.И.Воскресенского. - М.: Радиотехника, 2003, рис.2.6.1б. SU 1656614 А1, 15.06.1991. SU 1712995 А1, 15.02.1992. RU 2205478 C2, 27.05.2003. RU 2236733 C2, 20.09.2004. RU 2258286 C2, 10.08.2005. GB 2317994 A, 08.04.1998. GB 1286311 A, 23.08.1972. US 4587525 A, 06.05.1986. US 4672386 A, 09.06.1987. US 3740754 А1, 19.06.1973.

Имя заявителя:	Федеральное государственное унитарное предприятие "Ростовский-на-Дону научно-исследовательский институт радиосвязи" (ФГУП "РНИИРС") (RU)
Изобретатели:	Волошин Виктор Алексеевич (RU) Задорожный Владимир Владимирович (RU) Ларин Александр Юрьевич (RU) Оводов Олег Владимирович (RU) Пойменов Дмитрий Юрьевич (RU) Тюрин Юрий Викторович (RU)
Патентообладатели:	Федеральное государственное унитарное предприятие "Ростовский-на-Дону научно-исследовательский институт радиосвязи" (ФГУП "РНИИРС") (RU)

Реферат

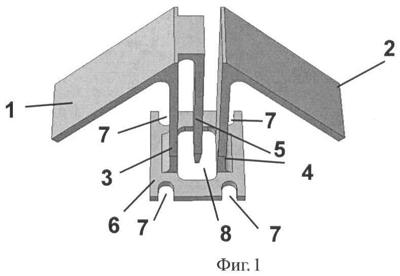

Изобретение относится к антенной технике и предназначено для построения фазированных антенных решеток из состава антенно-фидерных устройств систем радиосвязи или радиолокационных устройств. Техническим результатом является увеличение ширины диаграммы направленности, повышение вибропрочности и оперативности установки вибратора. Плечи симметричного вибратора выполнены из плоских пластин, прикрепленных к внешним проводникам симметрирующего устройства, выполненного в виде трехпроводной плоской воздушной линии передачи, внешние проводники которой имеют такую же ширину, как плечи вибратора. Верхняя часть центрального плоского проводника симметрирующего устройства соединена с одним из плеч вибратора. Соединение плеч вибратора к симметрирующему устройству выполнено с наклоном 45° в направлении к экрану, нижние части внешних проводников симметрирующего устройства с наружной стороны образуют фланец с прямоугольным отверстием между внутренними поверхностями этих проводников и продолговатыми отверстиями для крепления вибратора к плоскому экрану. Нижняя часть центрального проводника симметрирующего устройства является входом вибратора и имеет сужающийся переход для удобства подключения к внешней линии передачи сигнала. 4 ил.
