Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт химии и механики" (ФГУП "ЦНИИХМ") (RU)
Изобретатели:
Афанасьев Павел Олегович (RU) Майоров Александр Петрович (RU) Следков Виктор Александрович (RU) Хабаров Виктор Борисович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт химии и механики" (ФГУП "ЦНИИХМ") (RU)
Реферат

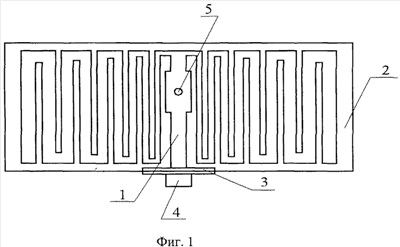

Изобретение относится к антенной технике и предназначено для использования в аппаратуре связи преимущественно на подвижных объектах в качестве низкопрофильного излучателя и приемника электромагнитного поля. Техническим результатом является обеспечение передачи или приема перпендикулярно поляризованного к плоской поверхности раздела диэлектрика и проводника электромагнитного поля с круговой диаграммой направленности антенны в этой плоскости в случае расположения антенны на границе раздела сред при минимальной высоте антенны относительно нее, составляющей сотые доли от длины волны. Сущность изобретения: в низкопрофильную антенну, содержащую расположенный в параллельной заземленному экрану плоскости изогнутый меандром симметричный полосковый проводник, введен центральный полосок, один конец которого соединен с серединой полоскового проводника, а второй конец соединен перемычкой с экраном. Точка возбуждения антенны находится на линии продольной симметрии центрального полоска на некотором расстоянии от замкнутого с экраном конца. Ширина изогнутого меандром полоскового проводника увеличивается по мере удаления от плоскости симметрии антенны и приближения к разомкнутым концам. Область пространства между полосковым проводником и экраном заполнена диэлектрическим материалом с относительной диэлектрической проницаемостью, большей единицы. 2 з.п. ф-лы, 3 ил., 1 табл.
