Имя заявителя:
Открытое акционерное общество "Московское конструкторское бюро "Компас" (RU)
Изобретатели:
Банков Сергей Евгеньевич (RU) Давыдов Александр Георгиевич (RU)
Патентообладатели:
Открытое акционерное общество "Московское конструкторское бюро "Компас" (RU)
Реферат

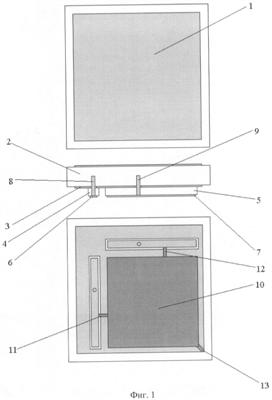

Антенна-фильтр относится к антенной технике и может быть использована в качестве антенны приемного устройства спутниковой навигации. Технический результат - повышение прямоугольности частотной характеристики коэффициента усиления антенны-фильтра и повышение коэффициента эллиптичности антенны-фильтра до значений, обеспечивающих эффективный прием и передачу волн круговой поляризации. Антенна-фильтр содержит дополнительный полосковый резонатор, элемент связи дополнительного полоскового резонатора с излучателем и квадратурный сумматор мощности, дополнительный полосковый резонатор и элемент связи дополнительного полоскового резонатора с излучателем выполнены идентичными основному полосковому резонатору и элементу связи основного полоскового резонатора с излучателем, элементы связи основного и дополнительного полосковых резонаторов с излучателем выполнены в виде металлических проводников, расположенных перпендикулярно металлическому экрану, причем металлический проводник элемента связи основного полоскового резонатора с излучателем имеет электрический контакт с проводником основного полоскового резонатора, а металлический проводник элемента связи дополнительного полоскового резонатора с излучателем имеет электрический контакт с проводником дополнительного полоскового излучателя, указанные металлические проводники погружены внутрь излучателя через отверстия, выполненные в металлическом экране, полосковый проводник излучателя выполнен в форме, имеющей симметрию поворота на девяносто градусов, относительно оси, перпендикулярной полосковому проводнику и проходящей через его центр, а оси металлических проводников элементов связи основного и дополнительного полосковых резонаторов с излучателем расположены на одинаковом расстоянии от центра полоскового проводника излучателя, причем линии, соединяющие центр полоскового проводника излучателя с осями металлических проводников элементов связи основного и дополнительного полосковых резонаторов с излучателем, образуют прямой угол, входы квадратурного сумматора мощности соединены с проводниками основного и дополнительного полосковых резонаторов в точках, расположенных на одинаковом расстоянии от концов указанных проводников. Основной и дополнительный полосковые резонаторы выполнены с полосковыми проводниками, закороченными на одном конце. 1 з.п. ф-лы, 10 ил.
