RU 2132587 С1, 27.06.1999. SU 1022242 А, 07.06.1983. US 2567235 С1, 11.09.1951. DE 2020192 В2, 04.11.1974. САЗОНОВ Д.М. Антенны и устройства СВЧ. - М.: Высшая школа, 1988 с.232-235,246-250, 269-272.
Имя заявителя:
Сысоев Иван Васильевич (RU)
Изобретатели:
Сысоев Иван Васильевич (RU)
Патентообладатели:
Сысоев Иван Васильевич (RU)
Реферат

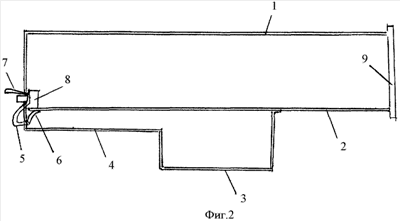

Изобретение относится к области радиотехники и антенно-фидерной техники. Техническим результатом является упрощение конструкции согласующей цепи, увеличение полосы пропускания при меньшем КСВ, коэффициента направленного действия и помехозащищенности. Устройство представляет собой симметричный вибратор, излучающее плечо которого находится над пассивным плечом (основание), а с противоположной стороны его расположена согласующая цепь, выполненная в виде параллельного контура, состоящая из двух проводников, соединенных последовательно, и емкости. Общий конец емкости контура и одного из проводников согласующей цепи подсоединены к излучающему плечу вибратора через емкость связи, а другие их концы соответственно - к наружной стороне пассивного плеча вибратора. Плечи вибратора и проводники согласующей цепи выполнены из пластин, а элементы емкостей из отрезков коаксиального кабеля. Соответствующие концы плеч вибратора и согласующей цепи соединены с помощью диэлектрических опор. К наружным сторонам излучающего плеча вибратора и проводникам согласующей цепи могут быть припаяны металлические сетки в виде конусов, в вершинах которых закреплена радиопоглощающая пластина. 1 з.п. ф-лы, 4 ил.
