ДВУХКАНАЛЬНАЯ ДВУХДИАПАЗОННАЯ КВАДРИФИЛЯРНАЯ АНТЕННА

Номер публикации патента: 2400879

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009137623/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01Q009/04
Аналоги изобретения: US 4008479 А, 15.02.1977. RU 2192077 C2, 27.10.2002. RU 2253170 C2, 27.05.2005. US 5349365 A, 20.09.1994. US 5170176 A, 08.12.1992.

Имя заявителя: Открытое акционерное общество "Московское конструкторское бюро "Компас" (RU)
Изобретатели: Банков Сергей Евгеньевич (RU)
Давыдов Александр Георгиевич (RU)
Патентообладатели: Открытое акционерное общество "Московское конструкторское бюро "Компас" (RU)

Реферат

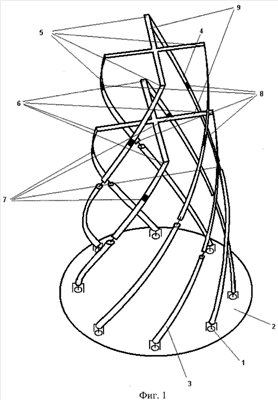

Изобретение относится к антенной технике и может быть использовано в качестве антенны приемного устройства спутниковой навигации. Технический результат - расширение полосы рабочих частот, разделение сигналов двух частотных диапазонов по разным входам и снижение аэродинамического сопротивления. Для этого спиральные излучатели (СИ) выполнены коническими, каждый из которых выполнен в виде отрезка (3) линии передачи, содержащего основной и вспомогательный проводники (П), а также излучающего (4) П. Схема питания выполнена в виде двух квадратурных четырехканальных делителей мощности с одним входом (15) и четырьмя выходами (13) и (14). Выходы (13) и (14) схемы питания содержат восемь центральных (1) П и один общий (2) П. Основные П отрезков (3) линий передачи соединены с одной стороны с центральными (1) П выходов схемы питания, а с другой стороны с излучающими (4) П, причем центральные (1) П отрезков (3) линий передачи различных групп (5) и (6) СИ соединены с центральными (1) П выходов (13) и (14) различных квадратурных делителей мощности. Вспомогательные П отрезков (3) линий передачи соединены с общим (2) П схемы питания. Излучающие (1) проводники СИ сдвинуты друг относительно друга на 180 градусов и соединены друг с другом перемычками (9). В излучающие (4) П включены сосредоточенные резонансные контура. Резонансные частоты (РЧ) контуров, включенных в излучающие (4) проводники СИ одной группы, имеют одинаковые РЧ, отличающиеся от РЧ контуров, включенных в излучающие (4) проводники СИ другой группы. 5 з.п. ф-лы, 8 ил.
