RU 2081483 C1, 10.06.1997. RU 2263378 C2, 27.10.2005. RU 2011247 C1, 15.04.1994. SU 1352566 A1, 15.11.1987. GB 2406219 A, 23.05.2005. JP 2005137032 A, 26.05.2005. US 2002154064 A1, 24.10.2002.
Имя заявителя:
Министерство обороны Российской Федерации Государственное образовательное учреждение высшего профессионального образования ВОЕННАЯ АКАДЕМИЯ СВЯЗИ имени С.М. Буденного (RU)
Изобретатели:
Авдеев Алексей Романович (RU) Дворников Сергей Викторович (RU) Пономарев Александр Анатольевич (RU) Чернолес Владимир Петрович (RU)
Патентообладатели:
Министерство обороны Российской Федерации Государственное образовательное учреждение высшего профессионального образования ВОЕННАЯ АКАДЕМИЯ СВЯЗИ имени С.М. Буденного (RU)
Реферат

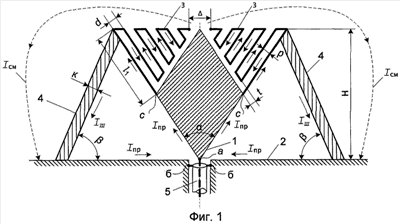

Изобретение относится к радиотехнике, а именно к антенной технике, и может быть использовано в качестве приемной и/или передающей бортовой антенны, в частности, на борту летательного аппарата (ЛА). Техническим результатом от использования вибратора является снижение его аэродинамического сопротивления при сохранении остальных электрических параметров. Ультракоротковолновый вибратор состоит из металлической пластины (МП) 1 в форме ромба, установленной вертикально над проводящей поверхностью (ПП) 2. Одна острая вершина ромбической МП 1 подключена к центральному проводнику коаксиального фидера 5, экранная оболочка которого подключена к ПП 2. К тупым углам ромбической МП 2 подключены проводники емкостной нагрузки (ПЕН) 3, которые изогнуты в плоскости МП 2. К ПЕН3 подключены шунты 4, нижние концы которых подключены к ПП 2. Определены оптимальные соотношения размеров элементов вибратора, при которых достигается технический результат. 2 з.п. ф-лы, 4 ил.
