ЕР 2048738 А1, 15.04.2009. SU 1569925 A1, 07.06.1990. RU 95115831 A, 27.09.1997. RU 2121200 C1, 27.09.1997. RU 2231873 C1, 27.06.2004. DD 240803 A, 12.11.1986. US 2824306 A, 18.02.1958. US 4101899 A, 18.07.1978. US 3932872 А, 13.01.1976. ЕР 1679727 A1, 12.07.2006.
Имя заявителя:
Ляско Арий Борисович (RU)
Изобретатели:
Ляско Арий Борисович (RU)
Патентообладатели:
Ляско Арий Борисович (RU)
Реферат

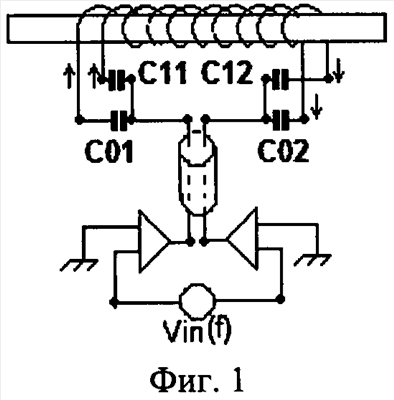

Изобретение относится к области радиотехники, в частности к передающей антенне, излучающей электромагнитные волны для диапазона частот ниже 60000 герц. Техническим результатом является обеспечение высокой радиационной эффективности, расширение полосы пропускания, возможности использования в системах передачи цифровой информации, снижение технических и финансовых затрат. Указанный технический результат достигается тем, что передающая линейная магнитная антенна содержит ферромагнитный магнитопровод, состоящий из множества ферритовых чашечек Р-типа, или РМ-типа, каждая из которых имеет внутреннее отверстие для образования сквозного центрального осевого канала, внутри которого расположен кабель постоянного тока, диэлектрический каркас, охватывающий внешнюю поверхность магнитопровода и поверх которого размещена обмотка «внешнего соленоида с однослойной спиральной обмоткой, представляющей собой плоский К-жильный кабель, в котором жилы уложены параллельно, при этом каждая жила размещена в изоляционной оболочке и выполнена с возможностью образования отдельного последовательного резонансного контура. При использовании в магнитопроводе ферритовых чашечек РМ-типа внутри каждой из них располагается однослойная «внутренняя» обмотка, комбинированное соединение которых образует «внутренний» соленоид, образующий с добавлением конденсатора последовательный резонансный «внутреннего» соленоида антенный контур. 8 з.п. ф-лы, 17 ил., 4 табл.
