US 6441783 B1, 27.08.2002. RU 2352034 C1, 10.04.2009. RU 91653 U1, 20.02.2010. RU 2287876 С1, 20.11.2006. RU 2177193 C1, 20.12.2001. US 8784837 B2, 31.08.2004. US 5943010 A, 24.08.1999. EP 963006 В1, 22.03.2006. ЕР 805510 B1, 12.03.2003. WO 2001069725 А1, 20.09.2001.
Имя заявителя:
Открытое акционерное общество "Уральское проектно-конструкторское бюро "Деталь" (RU)
Изобретатели:
Киреев Сергей Николаевич (RU) Крестьянников Павел Валерьевич (RU) Валов Сергей Вениаминович (RU) Сиразитдинов Камиль Шайхуллович (RU) Нестеров Юрий Григорьевич (RU) Пономарев Леонид Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Уральское проектно-конструкторское бюро "Деталь" (RU)
Реферат

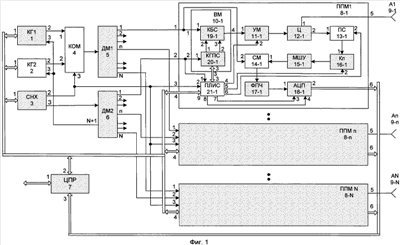

Изобретение относится к радиолокации, в частности к активной фазированной антенной решетке (АФАР), управляемой как по направлению излучения и приема, так и по параметрам зондирующего сигнала, работающей в составе импульсно-доплеровской бортовой радиолокационной станции (БРЛС). Техническим результатом является повышение помехозащищенности к широкополосным помехам и помехам по зеркальному каналу приема БРЛС с АФАР. В активную фазированную антенную решетку, содержащую гетеродин, синхронизатор, первый и второй делители мощности, центральный процессор, N приемо-передающих модулей, векторный модулятор, усилитель мощности, циркулятор, малошумящий усилитель, фильтр промежуточной частоты, аналого-цифровой преобразователь, квадратурный генератор прямого цифрового синтеза, квадратурный балансный смеситель, введены последовательно соединенные второй когерентный гетеродин и коммутатор сигналов первого и второго СВЧ гетеродинов, а также в каждый приемно-передающий модуль АФАР введен преселектор. 1 ил.
