RU 2330357 C1, 27.07.2008. RU 2158049 C1, 20.10.2000. US 4821044 A, 11.04.1989. US 3518576 A, 30.06.1970. EP 0544378 A1, 02.06.1993.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Изобретатели:
Митин Владимир Александрович (RU) Винярская Наталья Александровна (RU) Рыбин Максим Сергеевич (RU) Синани Анатолий Исакович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Реферат

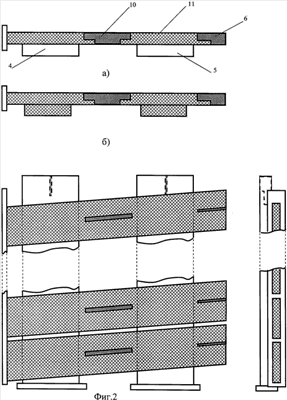

Изобретение относится к радиотехнической промышленности и может быть использовано в волноводной СВЧ-антенной технике в составе распределительных систем для фазированных антенных решеток. Техническим результатом является улучшение компоновки, упрощение конструкции и уменьшение габаритных размеров. Устройство состоит из основного и дополнительного линейных делителей, выполненных из направленных ответвителей (НО), объединенных соответственно первым и вторым магистральными волноводами, и расположенных один за другим. Между направленными ответвителями основного и дополнительного делителей установлены фазосдвигающие секции. Ответвленные каналы обоих делителей выполнены в виде прямых единых волноводов, расположены с одной стороны магистральных волноводов с шагом (0,5±0,1) и заполнены диэлектриком. На участке ответвленных каналов между магистральными волноводами в диэлектрическом заполнении этих каналов выполнены выборки, в которые установлены диэлектрические вкладыши из материала с большей или меньшей диэлектрической проницаемостью относительно материала, заполняющего ответвленные каналы. В конце каждого из ответвленных каналов НО, объединенных вторым магистральным волноводом, выполнен паз в диэлектрике, в который установлена согласованная нагрузка. Магистральные волноводы могут быть заполнены диэлектриком. 1 з.п. ф-лы, 4 ил.
