| МОЩНАЯ КОАКСИАЛЬНАЯ НАГРУЗКА СВЧ |  |
Номер публикации патента: 2089976 |  |
| Редакция МПК: | 6 | | Основные коды МПК: | H01P001/26 | | Аналоги изобретения: | Авторское свидетельство СССР N 358744, кл. H 01 P 1/26, 1972. Кислый О.И. и др. Расчет геометрии мощной поглощающей нагрузки для генератора метровых волн. Вопросы атомной науки и техники: Сер. Техника физического эксперимента, 1987, вып. 3(34), с.56 и 57. |
| Имя заявителя: | Институт физики высоких энергий | | Изобретатели: | Ковалев С.С. | | Патентообладатели: | Институт физики высоких энергий |
Реферат | |

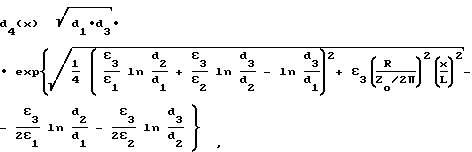

Использование: изобретение относится к устройствам для поглощения ВЧ мощности и может использоваться в качестве оконечной нагрузки коаксиальных трактов. Цель: улучшение основных рабочих характеристик коаксиальной нагрузки на основе тонкопленочного поглотителя: увеличение уровня поглощаемой мощности, расширение полосы частот согласования. Сущность изобретения: нагрузка представляет собой короткозамкнутый с одной стороны и разомкнутый с другой стороны отрезок многослойной коаксиальной линии, внутренний проводник которой образован цилиндрическим тонкопленочным поглотителем. Поглотитель заключен в цилиндрическую диэлектрическую трубу с зазором для протока охлаждающей жидкости между ними. Наружный трансформирующий проводник имеет плавно уменьшающееся поперечное сечение по направлению к короткозамкнутому концу отрезка. Форма наружного проводника на участке трехслойной линии определяется соотношением
где di - диаметр границ сред в трехслойной коаксиальной линии (d1234); εi- - относительная диэлектрическая проницаемость соответствующего слоя, x - координата поперечного сечения, отсчитываемая от короткозамкнутого конца отрезка, L - длина поглотителя, R - сопротивление поглотителя, Z0 = 120 Ом - волновое сопротивление свободного пространства. На оконечном участке нагрузки в двухслойной линии диаметр наружного проводника может быть постоянным, а толщина диэлектрической трубы может уменьшаться по направлению к короткозамкнутому концу нагрузки. 3 з.п. ф-лы, 10 ил.
|
