US 5756227 А, 26.05.1998. RU 2336607 С1, 20.10.2008. SU 864390 А1, 15.09.1981. US 4897322 А, 30.01.1990.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели:
Ипатов Алексей Алексеевич (RU) Хрипач Николай Анатольевич (RU) Лежнев Лев Юрьевич (RU) Авдеев Алексей Александрович (RU) Юрков Максим Николаевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Реферат

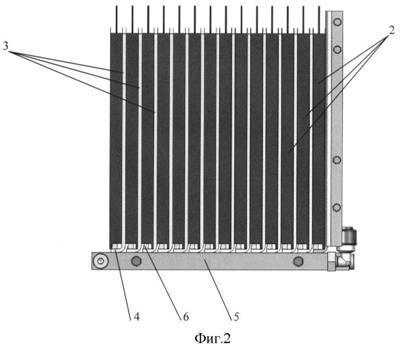

Изобретение относится к электрическому оборудованию. Оно касается электрических аккумуляторов, собранных в пакет, образующий буферный накопитель энергии электромобилей и гибридных транспортных средств с комбинированной энергоустановкой. Согласно изобретению, буферный накопитель энергии содержит электрические аккумуляторы 2, между которыми вертикально установлены металлические теплообменные пластины 3. Пластины 3 сделаны внизу с отбортовкой, образующей полку 4. Под полками 4 расположена соединенная с ними резьбовыми крепежными элементами 6 металлическая теплообменная плита 5. В плите 5 сделан зигзагообразный канал для прохода охлаждающей жидкости. В пластинах 3 расположены датчики контроля температуры каждого аккумулятора, подключенные к электронному блоку 20 контроля накопителя энергии. Над аккумуляторами установлена дополнительная теплообменная плита 21, в которой сделан канал для прохода охлаждающей жидкости. Техническим результатом является обеспечение надежного охлаждения накопителя энергии. 2 з.п. ф-лы, 3 ил.
