SU 1189306 A1, 15.05.1991. RU 2031488 C1, 20.03.1995. SU 854217 A, 15.04.1982. SU 714971 A, 30.12.1981. SU 668523 A, 23.12.1981.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Изобретатели:
Мащенко Александр Иванович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Реферат

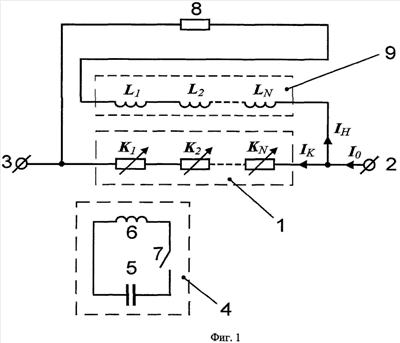

Сверхпроводящий выключатель предназначен для коммутации тока сверхпроводящих индуктивных накопителей энергии и сверхпроводящих магнитных систем, в системах защиты сверхпроводящих обмоток электрических машин, линий электропередачи и сверхпроводящих кабелей. Сущность изобретения: сверхпроводящий выключатель содержит сверхпроводящую отключающую обмотку, выводы которой подсоединены к выводам источника энергии, систему управления, состоящую из соединенных последовательно конденсатора, основной обмотки управления и замыкающего прибора, к выводам отключающей обмотки параллельно подключена цепь из нагрузки и вспомогательной обмотки управления. Отключающая обмотка и вспомогательная обмотка управления выполнены в виде N последовательных секций, и основная обмотка управления расположена на первой секции отключающей обмотки, а каждая из секций вспомогательной обмотки управления расположена на одноименной секции отключающей обмотки. Технический результат изобретения заключается в снижении энергии системы управления за счет уменьшения объема сверхпроводящего материала в части отключающей обмотки, на которую воздействует основное управляющее магнитное поле. 1 ил.
Поиск патентов
Получить полное описание патента
