RU 2307294 C2, 27.09.2007. RU 44002 U1, 10.02.2005. RU 2395136 C1, 20.07.2010. US 2003075212 A1, 24.04.2003. US 2003075213 A1, 24.04.2003. JP 58048477 A, 22.03.1983.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели:
Андреев Вячеслав Михайлович (RU) Давидюк Николай Юрьевич (RU) Румянцев Валерий Дмитриевич (RU) Садчиков Николай Анатольевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Реферат

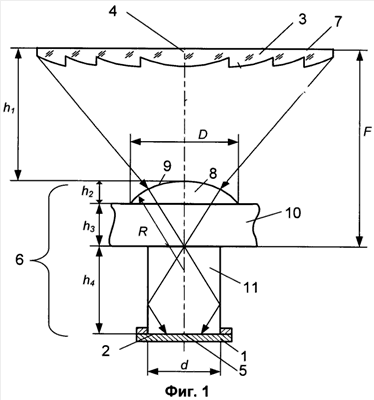

Изобретение относится к области солнечной энергетики. Фотоэлектрический модуль с наноструктурным фотоэлементом (1) содержит первичный оптический концентратор (3) в виде линзы Френеля, оптическая ось (4) которой проходит через центр фотоактивной области (2) наноструктурного фотоэлемента (1), выполненной в виде круга диаметром d и соосный с ним вторичный концентратор (6). Вторичный концентратор. (6) установлен на расстоянии h1 от фронтальной поверхности линзы Френеля и состоит из фронтального оптического элемента (8) в виде части сферы радиусом R, диаметром основания D и высотой h2, промежуточного оптического элемента (10) толщиной h3 с параллельными фронтальной и тыльной поверхностями и тыльного оптического элемента (11), выполненного в виде цилиндра диаметром, равным d, и высотой h4, при этом величины h1, h2, h3, h4, R и D удовлетворяют определенным соотношениям. Фотоэлектрический модуль прост по конструкции, обладает высокими фотоэлектрическими характеристиками, обеспечивает надежную и долговременную эксплуатацию. 6 з.п. ф-лы, 5 ил.
