СПОСОБ ЗАЩИТЫ ОТ ЭЛЕКТРОСТАТИЧЕСКОГО РАЗРЯДА В УСТРОЙСТВЕ ТРЕХМЕРНОЙ (3 - D) МНОГОУРОВНЕВОЙ ИНТЕГРАЛЬНОЙ СХЕМЫ, УСТРОЙСТВО (3 - D) МНОГОУРОВНЕВОЙ ИНТЕГРАЛЬНОЙ СХЕМЫ И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ

Номер публикации патента: 2469434

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011113741/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01L025/065
Аналоги изобретения: US 2002/115260 A1, 22.08.2002. US 2007/0029646 A1, 08.02.2007. US 5807791 A, 15.09.1998. US 5703747 A, 30.12.1997. RU 99116320 A, 10.07.2001.

Имя заявителя: КВЭЛКОММ ИНКОРПОРЕЙТЕД (US)
Изобретатели: КАСКУН Кеннет (US)
ГУ Шицюнь (US)
НОВАК Мэтью (US)
Патентообладатели: КВЭЛКОММ ИНКОРПОРЕЙТЕД (US)
Приоритетные данные: 09.09.2008 US 12/206,914

Реферат

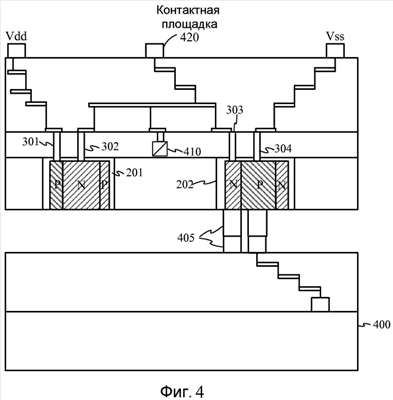

Изобретение относится к системам и способам для обеспечения защиты от электростатического разряда в трехмерных многоуровневых интегральных схемах. Сущность изобретения: устройство трехмерной (3-D) многоуровневой интегральной схемы содержит первый и второй полупроводниковые кристаллы, наложенные друг на друга, множество сквозных переходных отверстий, сформированных, чтобы проходить, по существу, между активными слоями первого и второго полупроводниковых кристаллов, и выполненных с возможностью обеспечения связи между первым и вторым полупроводниковыми кристаллами, и активную схему, сформированную, по меньшей мере, частично внутри, по меньшей мере, одного из множества сквозных переходных отверстий, причем первый и второй полупроводниковые кристаллы совместно используют активную схему, по меньшей мере, для защиты от электростатического разряда. Изобретение позволяет осуществить экономию пространства и сократить площадь кристалла, требуемую для схемы ESD-защиты. 3 н. и 8 з.п. ф-лы, 12 ил.
