US 5986909 А, 16.11.1999. GB 1163507 А, 10.09.1969. WO 2008/067786 А1, 12.06.2008. WO 2009/092621 А1, 30.07.2009. WO 2008/125494 А1, 23.10.2008. WO 2007/118400 А1, 25.10.2007. SU 1610491 А1, 30.11.1990.
Имя заявителя:
АББ ШВАЙЦ АГ (CH)
Изобретатели:
ФЁГЕЛИ Андреас (CH)
Патентообладатели:
АББ ШВАЙЦ АГ (CH)
Приоритетные данные:
25.03.2010 EP 10157722.9
Реферат

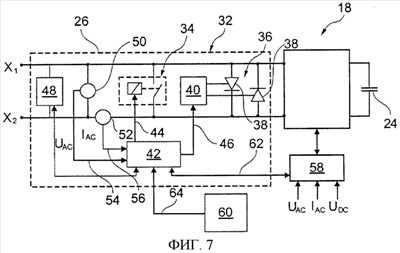

Изобретение относится области силовых электронных средств, в частности к шунтирующему модулю, для замыкания ячейки преобразователя. Сущность изобретения: шунтирующий модуль для шунтирования первого и второго входа ячейки преобразователя модульного преобразователя содержит бистабильное механическое реле, силовой электронный переключатель, модуль возбуждения для переключения реле и силового электронного переключателя. Бистабильное механическое реле выполнено с возможностью электрического соединения первого входа со вторым входом, силовой электронный переключатель выполнен с возможностью электрического соединения первого входа со вторым входом. Шунтирующий модуль содержит накопитель энергии для подачи питания к механическому реле, силовому электронному переключателю и модулю возбуждения, причем модуль возбуждения содержит схему пассивного детектирования избыточного напряжения, и, если напряжение превышено, накопитель энергии заряжается за счет избыточного напряжения. Модуль возбуждения содержит дополнительный электронный переключатель, который закрыт, когда напряжение на накопителе энергии превышает заданное значение, и модуль возбуждения подает ток от накопителя энергии к бистабильному реле и/или к силовому электронному переключателю, и модуль возбуждения имеет гистерезис, так что, если напряжение на накопителе энергии недостаточно повышено, к реле и/или силовому электронному переключателю все еще подается ток от накопителя энергии. Изобретение обеспечивает преобразователь, с удобными для технического обслуживания и надежными ячейками преобразователя. 3 н. и 8 з.п. ф-лы, 10 ил.
