КАТОДОЛЮМИНЕСЦЕНТНЫЙ ЭКРАН МАТРИЧНОГО ТИПА

Номер публикации патента: 2170989

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99121162/09		Получить полное описание патента

Реферат

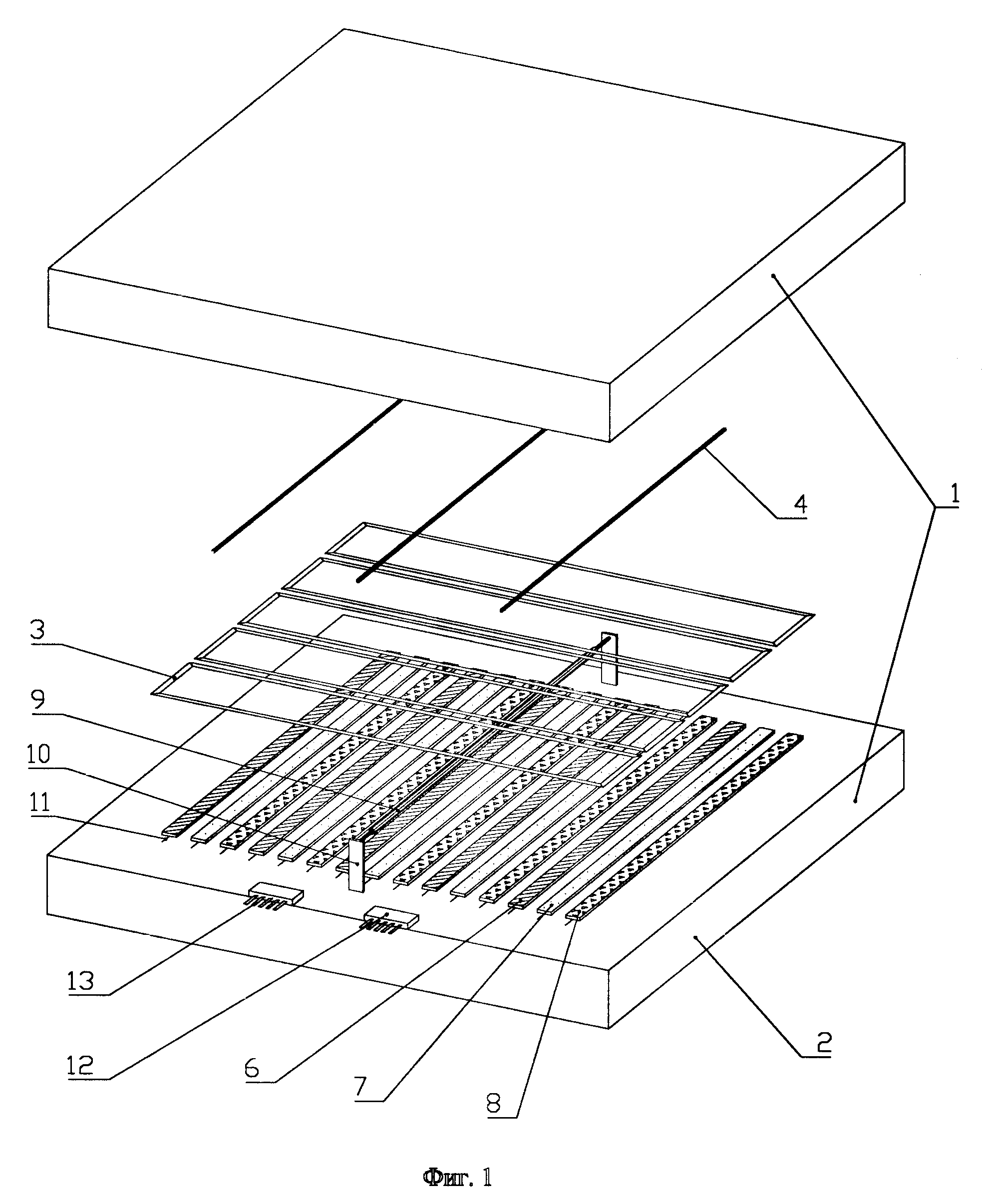

Изобретение относится к области электронной техники и может быть использовано при изготовлении плоских широкоформатных катодолюминесцентных экранов с большим количеством светоизлучающих элементов (СИЭ) рамочной или безрамочной конструкции, а также при изготовлении плоских катодолюминесцентных телевизионных экранов и вакуумных люминесцентных индикаторов. Для повышения надежности прибора катодолюминесцентный экран матричного типа, включающий вакуумную оболочку, систему прямонакальных катодов, ряды нанесенных на изолирующую основу анодных полос, покрытых люминофором и соединенных токоведущими дорожками с внешними выводами через контактные площадки, модуляторные электроды, ортогональные анодным полосам и образующие в перекрестии светоизлучающие сегменты, дополнительно содержит, по крайней мере, один опорный элемент, расположенный между системами анодных и модуляторных электродов, при этом опорный элемент перпендикулярен системе модуляторных электродов и закреплен на изолирующей основе с помощью держателей. Кроме того, опорный элемент выполнен в виде проволоки, например, из вольфрама или его соединений и покрыт изоляционным материалом, опорный элемент выполнен в виде стеклянной пластины - штабика, при этом высота стеклянной пластины не превышает расстояния между анодными и модуляторными электродами. 2 з.п. ф-лы, 4 ил.
