АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Номер публикации патента: 2474907

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2011148174/07

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H01H073/00
Аналоги изобретения:	RU 66115 U1, 27.08.2007. RU 2251755 C2, 10.05.2005. RU 62737 U1, 27.04.2007. FR 2759489 A1, 14.08.1998. DE 4123563 C2, 03.03.1994. US 5566818 A1, 22.10.1996.

Имя заявителя:	Винокуров Владимир Иванович (RU), Зыков Владимир Николаевич (RU), Григорьева Анжелика Владимировна (RU)
Изобретатели:	Винокуров Владимир Иванович (RU) Зыков Владимир Николаевич (RU) Григорьева Анжелика Владимировна (RU)
Патентообладатели:	Винокуров Владимир Иванович (RU) Зыков Владимир Николаевич (RU) Григорьева Анжелика Владимировна (RU)

Реферат

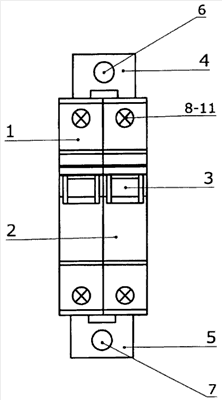

Изобретение относится к электротехнике, в частности к автоматическим выключателям. Технический результат изобретения заключается в упрощении устройства и снижении его стоимости. Автоматический выключатель с тепловым и электромагнитным расцепителями, в котором каждый полюс выполнен из нескольких (двух и более) управляемых общей рукояткой (3) однотипных малоамперных выключателей (1, 2), соответствующие выводы которых соединены параллельно с помощью соединительных элементов (4, 5), при этом механизмы свободного расцепления малоамперных выключателей соединены между собой отключающей рейкой, на каждом соединительном элементе размещен зажим для подключения внешних проводников (6, 7) соответствующего сечения, а отверстия винтов в выводах малоамперных выключателей закрыты заглушками (8-11), при этом в составе каждого полюса только один малоамперный выключатель содержит тепловой и электромагнитный автоматические размыкатели. 1 ил.
