RU 2254561 C1, 20.06.2005. RU 2367050 C1, 10.09.2009. US 2997560 A, 22.08.1961. DE 4411036 A1, 02.03.1995.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (Госкорпорация "Росатом") (RU), Федеральное государственное унитарное предприятие "РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР - ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕХНИЧЕСКОЙ ФИЗИКИ ИМЕНИ АКАДЕМИКА Е.И. ЗАБАБАХИНА" (RU)
Изобретатели:
Китаев Владимир Николаевич (RU) Китаева Елена Николаевна (RU) Бабушкина Елена Викторовна (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (Госкорпорация "Росатом") (RU) Федеральное государственное унитарное предприятие "РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР - ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕХНИЧЕСКОЙ ФИЗИКИ ИМЕНИ АКАДЕМИКА Е.И. ЗАБАБАХИНА" (RU)
Реферат

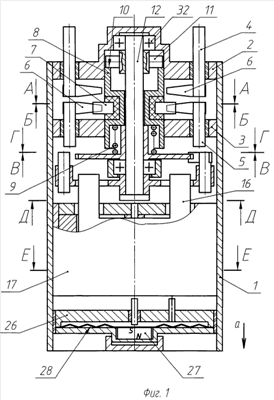

Изобретение относится к исполнительным коммутирующим устройствам пороговых датчиков физических параметров для систем автоматики взрывоопасных технических объектов, которые могут подвергаться аварийным воздействиям. Исполнительное коммутирующее устройство содержит корпус, основную и дополнительную контактные системы, перемыкатель основной контактной системы, электромагнитный привод в виде поляризованного реле с возвратно-поворотным движением якоря и кинематически связанного с ним храпового механизма с возможностью пошагового поворота оси. На перемыкателе с одного торца выполнен кулачковый профиль, имеющий участки с постоянным и плавно возрастающими осевыми размерами, взаимодействующий от усилия расположенной с другого торца пружины с радиальными выступами, закрепленными на поворотной оси, с возможностью осевого возвратно поступательного перемещения перемыкателя при повороте оси, с поочередным взаимодействием закрепленными на нем токопроводящими перемычками с расположенными на двух уровнях контактами основной контактной системы при крайних осевых положениях перемыкателя. Технический результат - расширение области применения путем обеспечения коммутации большого числа электрических цепей при сохранении габаритов, массовых характеристик и безопасности в аварийных ситуациях. 12 ил.
