RU 2367050 C1, 10.09.2009. RU 2254561 C1, 20.06.2005. US 2997560 A, 22.08.1961. DE 4133070 C1, 25.02.1993.
Имя заявителя:
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт технической физики имени академика Е.И. Забабахина" (RU)
Изобретатели:
Китаев Владимир Николаевич (RU) Китаева Елена Николаевна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт технической физики имени академика Е.И. Забабахина" (RU)
Реферат

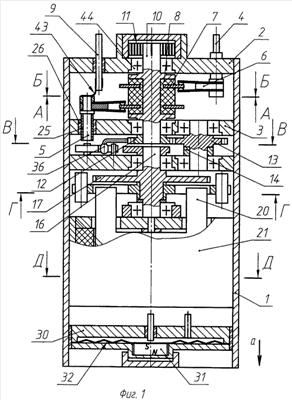

Изобретение относится к исполнительным коммутирующим устройствам пороговых датчиков физических параметров для систем автоматики взрывоопасных технических объектов, которые могут подвергаться аварийным воздействиям. Исполнительное коммутирующее устройство содержит основную и дополнительную контактную систему, электромагнитный привод, переключающий контакты контактных систем через храповой механизм поворотом оси с закрепленным на ней перемыкателем с токопроводящими секторами, и кулачок. Устройство снабжено дополнительно осями, на одной из которых совместно с храповым колесом размещен кулачок, на другой - толкатель и зубчатое колесо, взаимодействующее с зубчатым колесом, установленным на оси перемыкателя. Толкатель взаимодействует с кулачком, имеющим на внешнем диаметре профиль с постоянным и плавно возрастающим радиусом с обеспечением релейного поворота толкателя при срабатывании от момента закрепленной на оси перемыкателя пружины. Контакты и токопроводящие секторы на перемыкателе основной контактной системы расположены на двух уровнях, а контакты и токопроводящие секторы разных уровней развернуты по окружности расположения на половину углового шага. Техническим результатом является расширение областей применения (увеличением количества контактов и обеспечением их релейного переключения при срабатывании) с сохранением безопасности в аварийных ситуациях. 2 з.п. ф-лы, 8 ил.
