СПОСОБ ЗАКРЕПЛЕНИЯ ЭЛЕМЕНТА В ЭЛЕКТРИЧЕСКОМ УСТРОЙСТВЕ И ЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО, ТАКОЕ КАК ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ, СОДЕРЖАЩИЙ ПО МЕНЬШЕЙ МЕРЕ ДВЕ ЧАСТИ, ЗАКРЕПЛЕННЫЕ СОГЛАСНО ТАКОМУ СПОСОБУ
JP 01033821 A, 03.02.1989. RU 2016437 C1, 15.07.1994. DE 3932159 A1, 04.04.1991. JP 01089126 A, 03.04.1989.
Имя заявителя:
ШНЕЙДЕР ЭЛЕКТРИК ЭНДЮСТРИ САС (FR)
Изобретатели:
КАРДОЛЕТТИ Оливье (FR) СХЕЛЛЕКЕНС Ханс (FR)
Патентообладатели:
ШНЕЙДЕР ЭЛЕКТРИК ЭНДЮСТРИ САС (FR)
Приоритетные данные:
30.06.2006 FR 0605928
Реферат

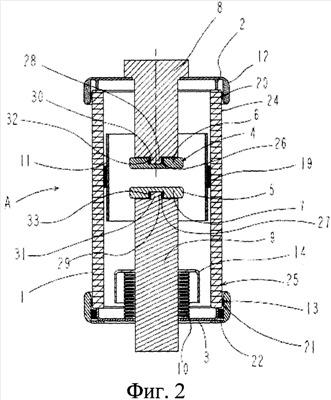

Изобретение относится к способу для закрепления элемента (экрана) к части (корпусу) электрического устройства, такого как вакуумный выключатель. Способ заключается во вставке расширителя (26, 27, 19, 20, 21) между упомянутым элементом (6, 7, 11, 12, 13) и упомянутой частью (8, 9, 1, 3). Упомянутый расширитель способен прилагать усилия к элементу и упомянутой части, с тем чтобы позиционировать элемент по отношению к упомянутой части и/или закрепить упомянутый элемент на месте по отношению к упомянутой части посредством трения, с одной стороны, между расширителем (26, 27, 19, 20, 21) и элементом (6, 7, 11, 12, 13) и, с другой стороны, между расширителем и упомянутой частью, и чтобы, тем самым, обеспечивать позиционирование и/или крепление упомянутого элемента по отношению к упомянутой части до окончательного его закрепления, и чтобы затем выполнять вышеупомянутое окончательное закрепление посредством выполнения двух операций сварки, соответственно, между упомянутым элементом (6, 7, 11, 12, 13) и расширителем (26, 27, 19, 20, 21), и между расширителем и упомянутой частью. Технический результат - повышение технологичности закрепления диэлектрических экранов на корпусе вакуумного выключателя. 3 н. и 8 з.п. ф-лы, 13 ил.
