| РАЗЪЕДИНИТЕЛЬ ПОВОРОТНО - ПРОХОДНОГО ТИПА |  |
Номер публикации патента: 2171514 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01H031/16 | | Аналоги изобретения: | 1. RU 2137239 С1, 10.09.1999. 2. SU 358736 А, 04.01.1973. 3. GB 1777906 А, 14.01.1970. |
| Имя заявителя: | Филиппов Юрий Александрович | | Изобретатели: | Филиппов Ю.А. | | Патентообладатели: | Филиппов Юрий Александрович |
Реферат | |

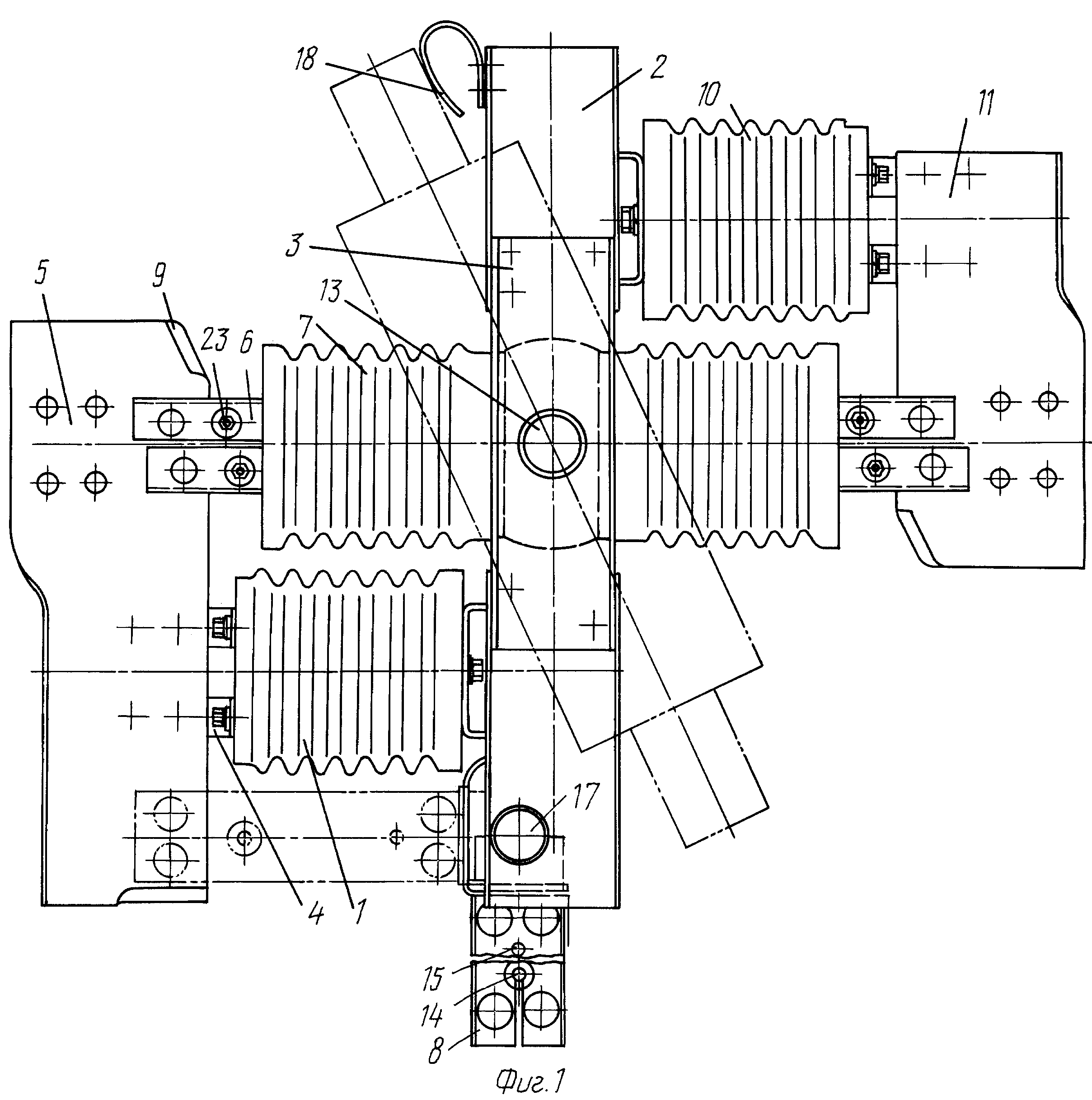

Изобретение относится к технике высоких напряжений. Техническим результатом является создание компактного аппарата, удобного для компановки распределительных устройств, и уменьшение расхода проводниковых и вспомогательных материалов. Разъединитель состоит из одного или более полюсов, токоведущие системы которых с контактными выводами содержат подвижные контакты-ножи, размещенные внутри полых поворотных изоляторов, укрепленных на валу основания, а неподвижные контакты и ножи заземления размещены на опорных изоляторах, установленных сверху и снизу на основании. Подвижные контакты-ножи выполнены в виде тонкостенных сегментов окружности с боковыми стенками. Боковые стенки сегментов, расположенные параллельно осевой плоскости полюса разъединения, имеют плоские рабочие контактирующие поверхности. Неподвижные контакты выполнены в виде тонкостенных уголков, одни из сторон которых расположены параллельно друг другу с зазором между ними и симметрично относительно осевой плоскости полюса, образуя с внешней стороны полок плоские рабочие контактирующие размыкаемые поверхности. 4 з.п. ф-лы, 7 ил.
|
