GB 1522025 A, 23.08.1978. SU 934132 A, 10.06.1982. SU 1221685 A1, 30.03.1986. RU 2156005 C1, 10.09.2000. SU 68504 A1, 22.02.1946. RU 2065632 C1, 20.08.1996. EP 1630836 A1, 01.03.2006. EP 0246727 A1, 25.11.1987.
Имя заявителя:
ЭлЭс ИНДАСТРИАЛ СИСТЕМЗ КО., ЛТД. (KR)
Изобретатели:
КИМ Ки-Хван (KR) ЯНГ Хонг-Ик (KR) ЛИ Санг-Чул (KR) АХН Кил-Янг (KR)

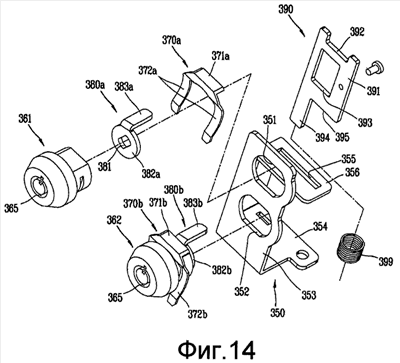

Изобретение относится к области электротехники. Техническим результатом является уменьшение монтажного пространства и повышение надежности состояния запирания. Замковое устройство с ключом для автоматического выключателя содержит опорную раму, корпусы для ключей, крюки, зажимные элементы, запирающий элемент и запирающую часть. Запирающий элемент может быть выполнен с возможностью предотвращения перемещения конструкции для перевода автоматического выключателя в выключенное состояние при линейном движении за счет поворота ключа. Запирающая часть корпуса может проходить от пружинной части в направлении наружной стороны опорной рамы с возможностью входа в пружину и перемещения при вращении нескольких крюков. Каждый из нескольких крюков содержит соединительную часть с отверстием и выступом на одной из сторон, направленным в сторону запирающего элемента, и предназначенную для соединения с корпусом для ключа. Несколько контактных частей запирающего элемента могут быть последовательно образованы в корпусе запирающего элемента, так что находятся в контакте с выступами нескольких крюков с возможностью взаимодействия с ними, соответственно. 4 з.п. ф-лы, 18 ил.
