US 6838629 B2, 04.01.2005. WO 89/08924 A1, 21.09.1989. DE 19913814 A1, 24.04.2000. RU 2139588 C1, 10.10.1999. RU 2001121633 A, 27.07.2003.
Имя заявителя:
АББ РИСЕРЧ ЛТД (CH)
Изобретатели:
ЙОНССОН Ларс (SE)
Патентообладатели:
АББ РИСЕРЧ ЛТД (CH)
Приоритетные данные:
09.12.2005 SE 0502717-2
Реферат

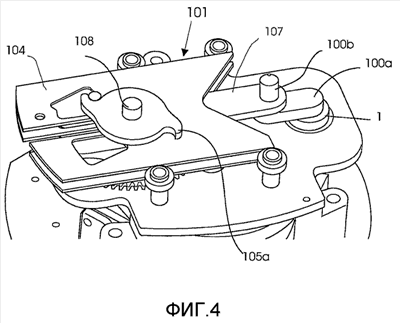

Изобретение относится к электротехнике и может быть использовано для передачи вращательного движения. Технический результат состоит в повышении надежности за счет обеспечения возможности работы в экстремальных температурных режимах. Устройство передачи вращательного движения в дивертерном переключателе содержит передающий движение элемент для преобразования переменного вращательного движения ведущего вала (1а) в однонаправленное вращательное движение корпуса (2), ведомого относительно ведомого вала (2а). Передающий движение элемент содержит промежуточный корпус (3), выполненный с возможностью вращения относительно промежуточного вала (3а). Механический элемент (17) накопления энергии соединен с ведомым корпусом (2). Передающий движение элемент преобразования переменного вращательного движения ведущего вала (1а) в однонаправленное вращательное движение ведомого вала (2а) содержит промежуточный элемент (101) движения, соединенный с ведущим валом (1а) посредством кривошипно-шатунного механизма (100). Элемент (101) движения выполнен таким образом, чтобы показывать дополнительное перемещение относительно переданного вращательного движения. Элемент (101) движения имеет зацепляющее средство (102) для преобразования линейного движения в однонаправленное вращательное движение промежуточного вала (3а) через приводные элементы (103). 2 н. и 13 з.п. ф-лы, 6 ил.
