RU 2184403 C1, 27.08.2002. RU 65687 U1, 10.08.2008. SU 278857 A, 18.11.1970. US 3902147 A, 26.08.1975. US 3264590 A, 02.08.1966. US 3225319 A, 21.12.1965.
Имя заявителя:
Открытое акционерное общество "Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством" (RU)
Изобретатели:
Ушаков Игорь Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством" (RU)
Реферат

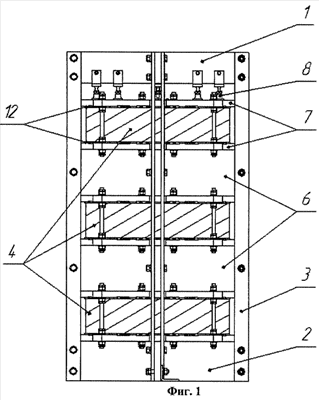

Изобретение относится электротехнике, к электрическим реакторам и трансформаторам, и может быть использовано для защиты устройства плавного пуска электродвигателя. Технический результат состоит в значительном снижении трудоемкости изготовления и расхода основных материалов, габаритных размеров и повышении надежности и ремонтопригодности, уменьшение стоимости реактора. Трехфазный токоограничивающий реактор содержит торцевые и боковые конструкционные элементы, образующие каркас. Фазные обмотки вертикально расположены с прокладками между рядами проводов, формирующими вентиляционные каналы. Опорные элементы содержат пластины и крестовины с амортизаторами, расположенные между изоляционными торцевыми элементами и фазными обмотками. Стягивающие элементы выполнены в виде планок со шпильками. На каждом из изоляционных цилиндров расположена соответствующая многогранная фазная обмотка, зафиксированная в торцевых зонах через амортизаторы стягивающими элементами. 4-лучевые опорные и торцевые элементы соединены крестообразно и зафиксированы между боковыми конструкционными элементами. Сечение провода фазных обмоток выбрано из условия его допустимого нагрева за время пуска электродвигателя. Расстояние между фазными обмотками выбрано с учетом их взаимной индуктивности из условия требуемой индуктивности реактора, обеспечивающее необходимый изоляционный уровень для соответствующего класса напряжения. 7 з.п. ф-лы, 2 ил.
