RU 2074433 С1, 27.02.1997. RU 2211498 С2, 09.04.2001. SU 1332393 А1, 23.08.1987. ЕР 0371980 А1, 13.06.1990. НИКУЛИН П.В. и др. Вводы и их ремонт. - М.: Высшая школа, 1986, с.126.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Казанский государственный технический университет им. А.Н. Туполева (RU), Моисеев Алексей Николаевич (RU)
Изобретатели:
Моисеев Алексей Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Казанский государственный технический университет им. А.Н. Туполева (RU) Моисеев Алексей Николаевич (RU)
Реферат

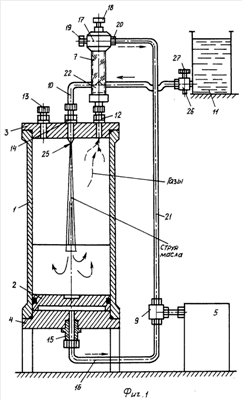

Изобретение относится к электротехнике. Технический результат состоит в повышении качества подготавливаемого масла и упрощении конструкции. Способ дозаправки маслом оборудования, преимущественно высоковольтных вводов, заключается в предварительной подготовке масла, включает дегазацию масла путем подачи его в непрерывно вакуумируемую емкость до ее заполнения, контроль масла и последующую перекачку его из емкости во ввод в процессе предварительной подготовки масла. При заполнении емкости масло в ней непрерывно перемешивают струей вновь поступающего масла. Дозаправку осуществляют выдавливанием сжатым воздухом предварительно подготовленного масла из емкости во ввод. Устройство для дозаправки содержит емкость (1) в виде цилиндра с плавающим поршнем (2) внутри, а также вакуумный насос (5) с трубопроводом (9). На верхней крышке (3) емкости (1) имеется элемент для вертикального монтажа прозрачного цилиндра (12), шариковый обратный клапан (13) и элемент подачи масла в емкость (14), а на нижней (4) - выполнен сквозной штуцер (15), наружный присоединительный элемент которого согласован с наконечниками напорного трубопровода (8) ручного насоса (6) и одной из двух ветвей вакуумного трубопровода (16). На верхней оконечности прозрачного цилиндра выполнен оголовок (17), на котором смонтированы вентили подачи (18) и сброса (19) вакуума емкости, а также штуцер (20) для присоединения второй ветви (21) вакуумного трубопровода. Внутри прозрачного цилиндра помещен поплавок (22) с выступом (23) на верхней поверхности, сопряженным с углублением в оголовке (24). Масло в емкость подается из масляного бака (11) струйной насадкой (25), соединенной с масляным трубопроводом (10) тройником (26) с вентилем (27). 2 н.п. ф-лы, 3 ил.
