DE 10104393 C1, 04.04.2002. RU 2218622 C1, 10.12.2003. RU 2256972 C1, 20.07.2005. RU 2302050 C1, 27.06.2007. DE 102005024206 B4, 15.03.2007. ЕР 963590 В1, 17.11.2004. WO 2006/125753 A, 30.11.2006. DE 29905311 U1, 17.11.2004.
Имя заявителя:
ТРИДЕЛЬТА ЮБЕРШПАННУНГСАБЛАЙТЕР ГМБХ (DE)
Изобретатели:
КЛАУБЕ Хартмут (DE) ХЁЛЬЦЕР Торстен (DE)
Патентообладатели:
ТРИДЕЛЬТА ЮБЕРШПАННУНГСАБЛАЙТЕР ГМБХ (DE)
Приоритетные данные:
12.10.2007 DE 102007048986.4
Реферат

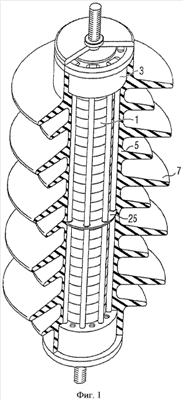

Изобретение относится к разрядникам для защиты от перенапряжений Разрядник для защиты от перенапряжений содержит сердечник, состоящий из столбика варисторных блоков (1), двух присоединительных блоков, между которыми закреплен столбик варисторных блоков (1), множества армирующих элементов, расположенных между присоединительными блоками (3) и закрепленных на них, причем армирующие элементы охватывают столбик варисторных блоков, и, по меньшей мере, одного стабилизирующего диска (25), расположенного на участке одного из ребер (7), а также наружный корпус (5) с ребрами, в котором сердечник расположен, по меньшей мере, частично. В разряднике для защиты от перенапряжений согласно изобретению наружный корпус выполнен таким образом, что сердечник располагается без применения промежуточного объема текучей среды или пустот. Стабилизирующий диск содержит множество сквозных отверстий, через которые пропущены армирующие элементы. Техническим результатом является повышение устойчивости. 7 з.п. ф-лы, 5 ил.
