13.02.2006 DE 102006006599.9 10.08.2006 DE 102006037551.3
Реферат

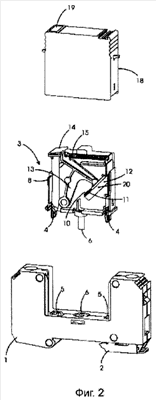

Разрядник для защиты от перенапряжений содержит, по меньшей мере, один разрядный элемент, например варистор, и разъединительное устройство, содержащее спай (11), который внутри разрядника для защиты от перенапряжений связан с электрической цепью подключения. Через спай (11) подвижный проводящий участок (12) или подвижный проводящий мостик (22) соединен с разрядным элементом с одной стороны, а с другой стороны этот проводящий участок (12) или этот мостик (22) соединен с электрическим внешним подключением разрядника. Разъединительное устройство содержит пружину (15), создающую силу предварительного натяжения, причем соответствующий вектор силы опосредованно или непосредственно воздействует на проводящий участок (12) или мостик (22) в направлении разъединения. Термически включаемый запорный элемент (17) блокирует подвижный проводящий участок (12) или подвижный проводящий мостик (22) относительно вектора силы предварительного натяжения, таким образом, спай (11) разъединительного устройства не подвержен непрерывной силовой нагрузке. Технический результат - повышение надежности разъединения с малой электрической дугой в случае неисправности и повышение стабильности срабатывания в течение длительного промежутка времени. 14 з.п. ф-лы, 4 ил.
