|
На данной странице представлена ознакомительная часть выбранного Вами патента
Для получения более подробной информации о патенте (полное описание, формула изобретения и т.д.) Вам необходимо сделать заказ. Нажмите на «Корзину»
| СПОСОБ ИЗГОТОВЛЕНИЯ КОМПОЗИТНОГО СВЕРХПРОВОДНИКА НА ОСНОВЕ СОЕДИНЕНИЯ NB3SN |  |
Номер публикации патента: 2182736 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01B012/00 | | Аналоги изобретения: | "Bronze-route Nb<SB POS="POST">3</SB>Sn superconductihg wires with improved J<SB POS="POST">с</SB> and reduced bridging", Advanced in Cryogenic Engineering (Materials), Vol.36, Edited by R.Р.Reed and F.R.Fickett, Plenum Press, New York, 1990 (р.139-146). RU 2070741 С1, 20.12.1996. DE 3716815 А1, 08.12.1988. US 5017552 А, 21.05.1991. |
| Имя заявителя: | Государственный научный центр Российской Федерации Всероссийский научно-исследовательский институт неорганических материалов им. акад. А.А. Бочвара | | Изобретатели: | Плашкин Э.И.
Малафеева О.В.
Салунин Н.И.
Шиков А.К.
Ведерников Г.П.
Воробьева А.Е.
Силаев А.Г.
Дергунова Е.А.
Осколков Е.А.
Маракулин А.В. | | Патентообладатели: | Государственный научный центр Российской Федерации Всероссийский научно-исследовательский институт неорганических материалов им. акад. А.А. Бочвара |
Реферат | |

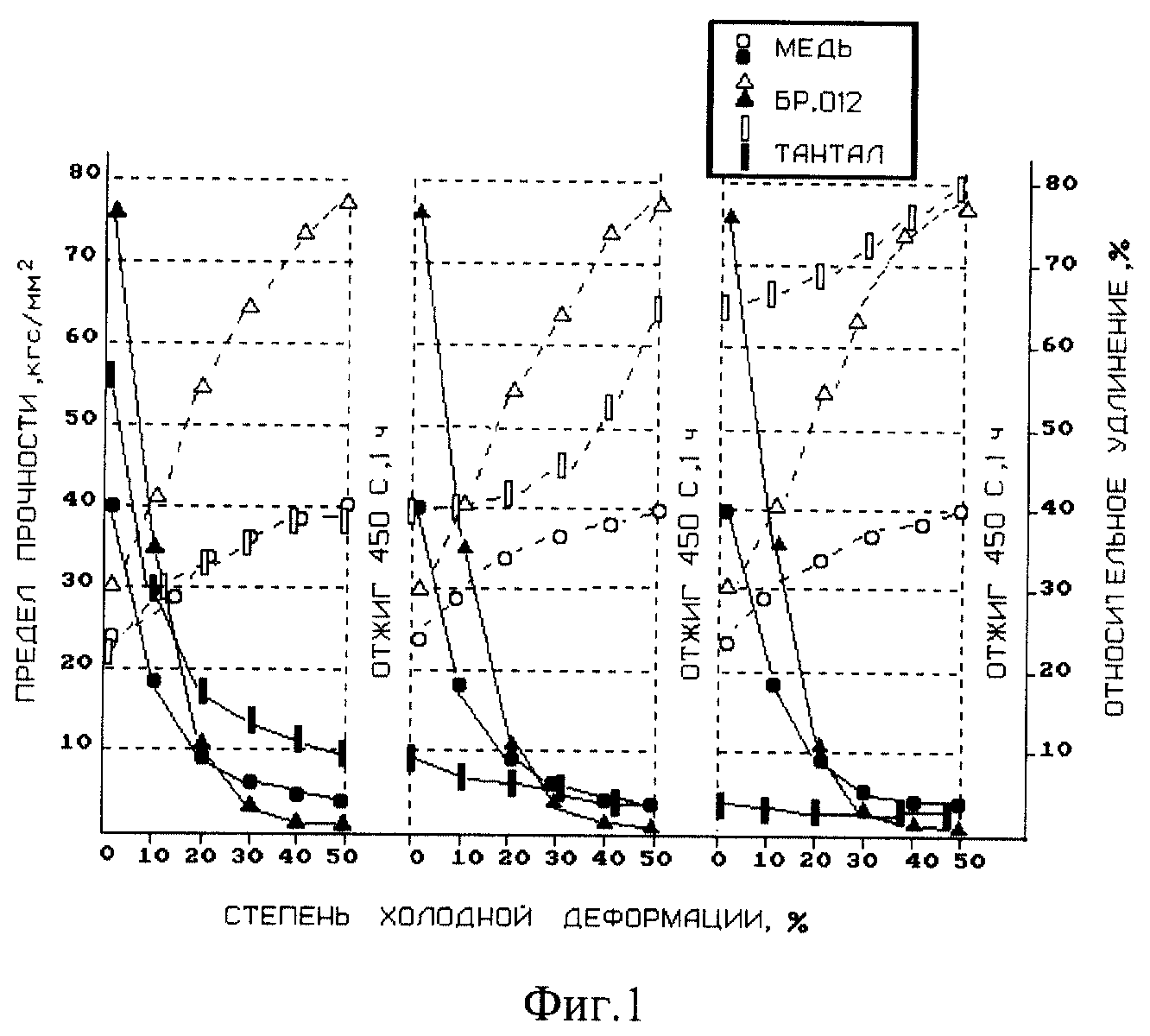

Изобретение относится к области электротехники и может быть использовано в устройствах, преимущественно предназначенных для работы в магнитных полях выше 10 Тл при высоких плотностях тока и низких гистерезисных потерях. Предлагаемый способ изготовления композитного сверхпроводника на основе соединения Nb3Sn, включающий операции формирования первичной композитной заготовки, содержащей наружную оболочку из матричного материала и осевой цилиндрический блок из ниобия, содержащий продольно расположенный легирующий компонент, деформирования с промежуточными термообработками первичной композитной заготовки до получения шестигранного прутка, резки шестигранного прутка на мерные длины, повторной операции сборки в чехлы из сплава меди с оловом или меди с введением на данной стадии технологического процесса других элементов провода, например, диффузионного барьера из тантала или ниобия, деформирования с промежуточными термообработками до конечного диаметра провода и проведения диффузионной термообработки при 600-750oС для образования сверхпроводящего соединения Nb3Sn, характерен тем, что для разупрочнения диффузионных барьеров из тантала или ниобия вводят дополнительные промежуточные термообработки композитного сверхпроводника, которые проводят на проход через каждые 50-99,5% холодной деформации при температуре от 600 до 795oС при условии прогрева 1 мм наружной оболочки провода по диаметру за 90-5 с и времени выдержки при этой температуре от 3 до 10 с. Технический результат предложенного способа заключается в устранении обрывности провода за счет разупрочнения диффузионных барьеров. 1 з.п. ф-лы, 2 табл., 2 ил.
|
Поиск патентов
Получить полное описание патента
