Государственное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики (ГОУ ВПО МТУСИ) (RU)
Изобретатели:
Портнов Эдуард Львович (RU) Кочемасов Дмитрий Викторович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики (ГОУ ВПО МТУСИ) (RU)
Реферат

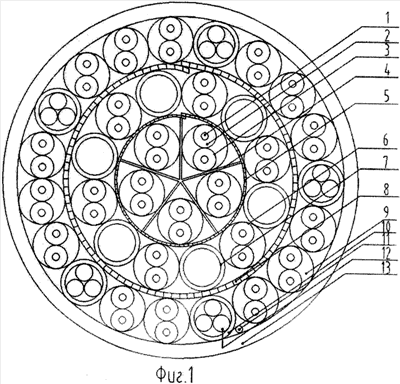

Изобретение относится к области электротехники и может быть использовано в конструкциях симметричных кабелей связи на сети общего пользования и структурированных кабельных систем. В симметричный неэкранированный 25 парный кабель 5е категории с улучшенными характеристиками и с оптическими волокнами, в первом повиве, состоящем из пяти пар, вводится пятилучевой полимерный разделительный элемент, отделяющий каждую пару первого повива друг от друга, между первым и вторым повивами вводится разделительная перфорированная полимерная лента с перекрытием краев по всей длине кабеля, а между вторым и третьим повивами также вводится полимерная перфорированная разделительная лента с перекрытием краев по всей длине кабеля, при этом во втором повиве вводится шесть полимерных разделительных элементов, занимающих площадь шести пар по сечению и по всей длине, разделяя каждую из шести симметричных пар друг от друга в повиве, а в третьем повиве вводится пять подобных разделительных элементов, четыре из которых разделяют по три симметричной пары между собой в повиве, причем пятый разделительный элемент разделяет две пары от трех других, при этом пять разделительных элементов в третьем повиве выполнены в виде трубчатых элементов, содержащих модули с оптическими волокнами. 1 ил.
