Государственное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики (ГОУ ВПО МТУСИ) (RU)
Изобретатели:
Портнов Эдуард Львович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики (ГОУ ВПО МТУСИ) (RU)
Реферат

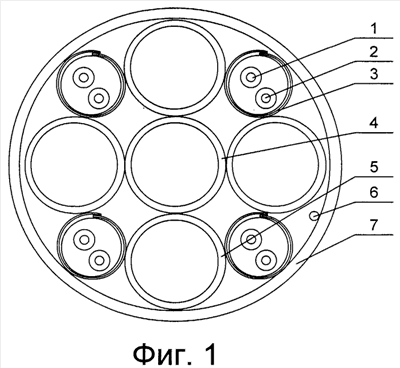

Изобретение относится с области электротехники и может быть использовано в конструкциях симметричных и оптических кабелей связи на сети общего пользования и структурированных кабельных систем. В симметричном четырехпарном кабеле, содержащем жилы в полимерной изоляции, разрывающий корд и внешнюю полимерную оболочку, каждая симметричная пара отделена от соседней симметричной пары введенной полой полимерной трубкой, в результате чего создается повив из четырех полимерных трубок и четырех симметричных пар, отделенных друг от друга полыми полимерными трубками, при этом данный повив скручен с большим шагом вокруг центральной полой полимерной трубки, внешний диаметр которой равен двум диаметрам симметричной пары, причем каждая симметричная пара помещена в полимерную перфорированную ленту с перекрытием краев по всей длине кабеля, а полая центральная трубка и полые трубки между симметричными парами имеют одинаковый внешний диаметр. Изобретение уменьшает взаимное влияние между симметричными парами за счет их взаимного расположения путем введения полых полимерных трубок. 1 ил.
