| УСТАНОВКА ДЛЯ СПРЕССОВЫВАНИЯ ЕМКОСТЕЙ С РАДИОАКТИВНЫМ МАТЕРИАЛОМ |  |
Номер публикации патента: 2181511 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G21F009/36 B30B009/30 | | Аналоги изобретения: | RU 2010724 C1, 15.04.1994. RU 2018449 C1, 30.08.1994. GB 1528478 A, 11.10.1978. US 5094800 A, 10.03.1992. DE 2243136 B2, 19.07.1979. |
| Имя заявителя: | СИМЕНС АКЦИЕНГЕЗЕЛЬШАФТ (DE) | | Изобретатели: | ТАУШХУБЕР Хельмут (DE) | | Патентообладатели: | СИМЕНС АКЦИЕНГЕЗЕЛЬШАФТ (DE) | | Номер конвенционной заявки: | 19605660.8 | | Страна приоритета: | DE | | Патентный поверенный: | Томская Елена Владимировна |
Реферат | |

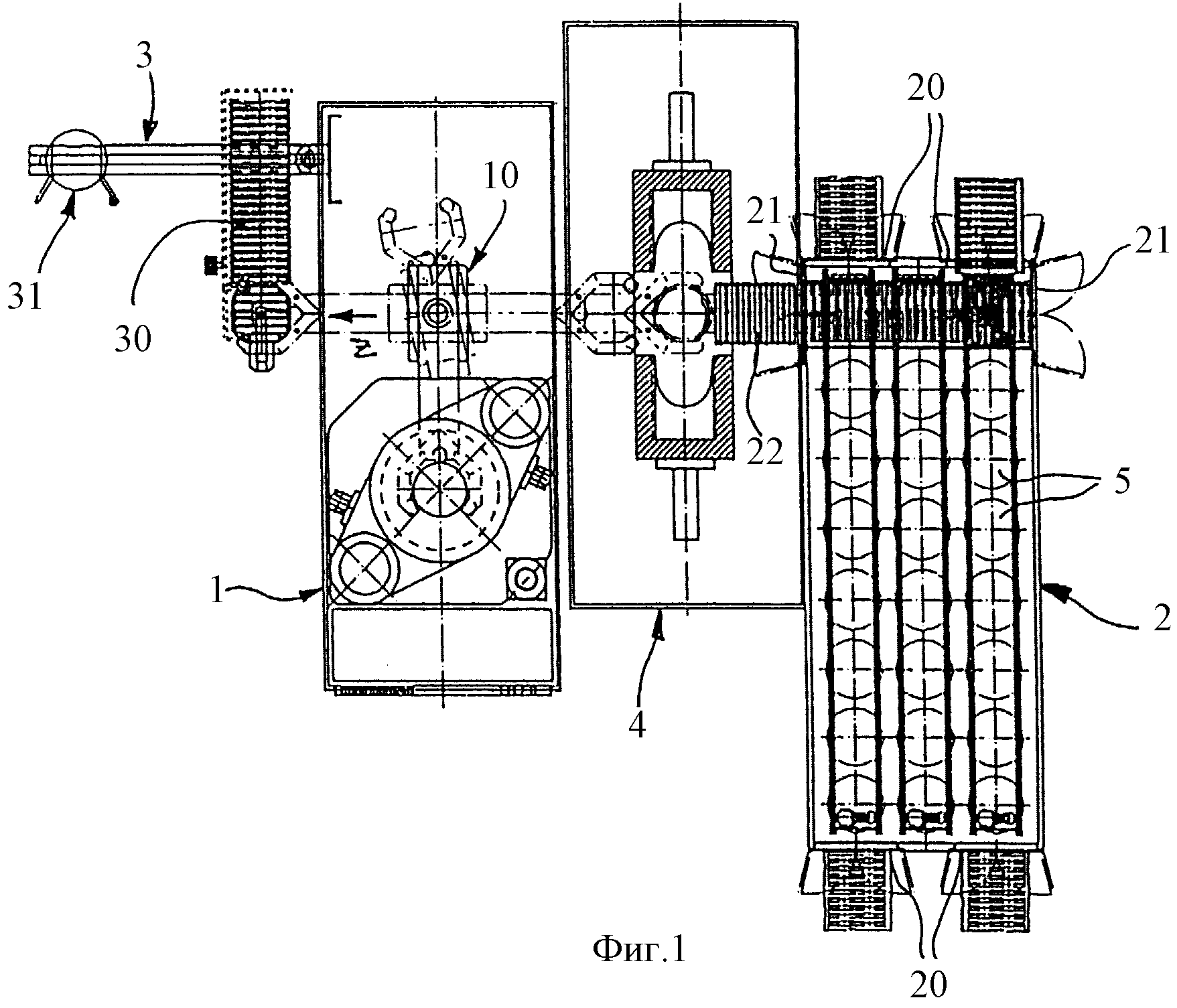

Сущность изобретения: установка содержит контейнер-накопитель, несколько загрузочных и разгрузочных отверстий. У одного из разгрузочных отверстий помещается форпресс для предварительного прессования, в который по рольгангу из контейнера-накопителя выталкиваются емкости с радиоактивным материалом. Захватный механизм, расположенный с противоположной рольгангу стороны форпресса, забирает подпрессованную емкость из форпресса и подает ее в пресс высокой плотности прессования 1. Пресс 1 включает две вертикальные направляющие колонны 14 и 14', на верхнем конце колонн закреплена траверса 15, в которой размещены поршневые блоки 16 и 17. Пресс 1 содержит вертикально перемещающиеся независимо друг от друга матрицу 12, расположенную со стороны фундаментной плиты 11, и пуансон 13, расположенный со стороны траверсы 15. Куполовидный центральный участок 150 траверсы 15, выступающий своей верхней частью над направляющими колоннами 14 и 14', расположен между выполненными в виде фланцев плечевыми участками 151 и 152. Внутри куполовидного участка 150 имеется открытое в сторону пуансона 13 глухое отверстие 153 цилиндра. В этом отверстии 153 установлен с возможностью вертикального перемещения поршень 160 поршневого блока 16, оказывающий воздействие на пуансон 13. После спрессовывания в прессе 1 брикет извлекается из него захватным механизмом и устанавливается на рольганг погрузочного устройства. Преимущество устройства заключается в том, что в результате выхода радиоактивных материалов только пуансон 13 пресса 1 подвергается радиоактивному загрязнению, а поршень 160 остается защищенным от подобного загрязнения. 8 ил.
|
