US 3635792 А, 18.01.1972. Ганчев Б.Г. и др. Ядерные энергетические установки. - М.: Атомиздат, 1983, с.438-440. GB 1206621 А, 23.09.1970. US 4056435 А, 01.11.1977. GB 849277 А, 21.09.1960.
Имя заявителя:
ОАО "Опытное Конструкторское Бюро Машиностроения имени И.И. Африкантова" (RU)
Изобретатели:
Артемьев Лев Николаевич (RU) Шапкин Владимир Иванович (RU)
Патентообладатели:
ОАО "Опытное Конструкторское Бюро Машиностроения имени И.И. Африкантова" (RU)
Реферат

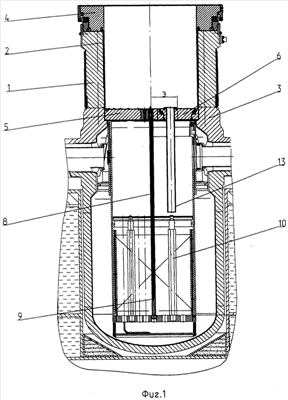

Изобретение относится к области ядерной техники и может быть использовано для загрузки топливных сборок на ядерных реакторах типа ВВЭР, в частности на плавучих АЭС. Устройство для загрузки топливных сборок в активную зону реактора устанавливается на верхний фланец реактора вместо его снятой крышки только на время загрузки. Устройство представляет собой опору с размещенным внутри нее поворотным стаканом с днищем, соединенным в верхней части с большой поворотной плитой, опирающейся на верхний фланец опоры с возможностью поворота вокруг оси. В днище поворотного стакана с эксцентриситетом установлена малая поворотная плита. В днище выполнены отверстия, служащие для загрузки центральной части активной зоны и установки средств контроля, позволяющих осуществлять постоянный контроль за подкритической массой топлива при загрузке топливных сборок в реактор. В малой поворотной плите выполнено, по меньшей мере, одно отверстие, служащее для загрузки топливных сборок периферийной части активной зоны. Для облегчения установки топливных сборок на штатные места в активную зону реактора устройство снабжено загрузочной трубой. Изобретение направлено на обеспечение плотной установки топливных сборок в активную зону реактора при постоянном контроле за подкритической массой топлива в активной зоне реактора. 4 з.п.ф-лы, 2 ил.
