Архипов А.П. и др. Исследование распределения массовой скорости и энтальпии теплоносителя по сечению семистержневого пучка, Теплоэнергетика, 1981, т.10, с.64-66. RU 2193244 C1, 20.11.2002. SU 1091744 A, 30.01.1985. DE 3224972 A1, 05.01.1984. JP 7174883 А, 14.07.1995.
Имя заявителя:
Болтенко Эдуард Алексеевич (RU), Жилко Владислав Николаевич (RU), Басов Александр Владимирович (RU)
Изобретатели:
Болтенко Эдуард Алексеевич (RU) Жилко Владислав Николаевич (RU) Басов Александр Владимирович (RU)
Патентообладатели:
Болтенко Эдуард Алексеевич (RU) Жилко Владислав Николаевич (RU) Басов Александр Владимирович (RU)
Реферат

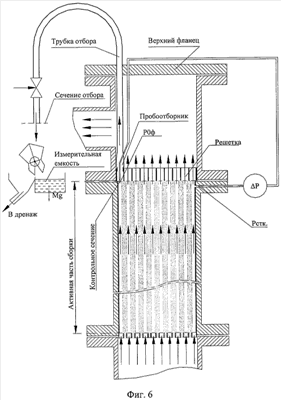

Изобретение относится к области измерительной техники, предназначено для определения теплогидравлических характеристик (ТГХ) по сечению сборки и может быть использовано при определении параметров одно-двухфазных потоков в тепловыделяющих сборках различного назначения. В контрольном сечении сборки выделяют исследуемую ячейку, измеряют разность статических давлений до формирования ячейки отбора на стенке канала и на стенке имитатора твэл со стороны исследуемой ячейки. Формируют в контрольном сечении ячейку отбора путем установки в исследуемую ячейку пробоотборника, идентичного по форме исследуемой ячейке, измеряют разность статических давлений после формирования ячейки отбора. Подсоединяют к ячейке отбора трубку отбора, измеряют перепад давления между ячейкой отбора в контрольном сечении и сечением отбора. Отбирают теплоноситель через трубку отбора, измеряют ТГХ в отобранной пробе. При этом контрольное сечение сборки выбирают вне ее активной части, ячейку отбора формируют предварительно путем установки решетки, а в качестве параметра, характеризующего состояние ячейки до и после формирования ячейки отбора и подсоединения трубки отбора, используют полное давление в центре ячейки. Изобретение направлено на повышение точности измерения теплогидравлических характеристик по сечению тепловыделяющей сборки. 9 ил.
