Открытое акционерное общество "Машиностроительный завод" (RU)
Изобретатели:
Рябов Владислав Владимирович (RU) Лузан Юрий Васильевич (RU) Григорьянц Ашот Владимирович (RU) Кочергин Виктор Михайлович (RU) Ямников Владимир Степанович (RU) Рослов Геннадий Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Машиностроительный завод" (RU)
Реферат

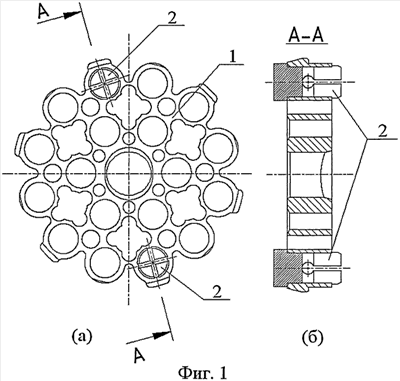

Изобретение относится к атомной энергетике, а именно к элементам ТВС (тепловыделяющих сборок), используемых преимущественно для реакторов РБМК-1000, а также ВВЭР-440 и ВВЭР-1000. Тепловыделяющая сборка ядерного реактора содержит тепловыделяющие элементы, соединенные с концевой решеткой наконечниками, каждый из которых имеет цилиндрическую часть, в которой выполнен, по меньшей мере, один продольный паз, по крайней мере, на части ее длины от торца, обеспечивающий упругость в поперечном сечении, наконечник установлен в посадочном отверстии, выполненном в концевой решетке, и имеет на указанном торце буртик, контактирующий с поверхностью отверстия, выполненного в концевой решетке. Наконечник имеет кольцевое углубление на цилиндрической поверхности, боковая стенка которого является поверхностью буртика, контактирующей с концевой решеткой. При этом предпочтительно, чтобы контактирующая с буртиком поверхность концевой решетки и ответная поверхность концевой решетки имели коническую форму с вершиной, направленной в сторону закрепляемого конца твэла. Кроме того, в своей упругой части цилиндр имеет поперечное сечение в виде круга или кольца. Технический результат изобретения заключается в повышении надежности фиксации наконечников твэлов в концевой решетке, в первую очередь путем обеспечения плотного контакта наконечника и плоскости несущей решетки. 5 з.п. ф-лы, 5 ил.
