RU 2264666 С2, 20.06.2005. RU 2380772 C1, 27.01.2010. RU 2389090 С2, 10.05.2010. US 5867551 A, 02.02.1999. KR 907635 B1, 14.07.2009.
Имя заявителя:
Открытое акционерное общество "Машиностроительный завод" (RU)
Изобретатели:
Аксенов Петр Михайлович (RU) Лузан Юрий Васильевич (RU) Гамыгин Юрий Леонидович (RU) Лернер Александр Ефимович (RU)
Патентообладатели:
Открытое акционерное общество "Машиностроительный завод" (RU)
Реферат

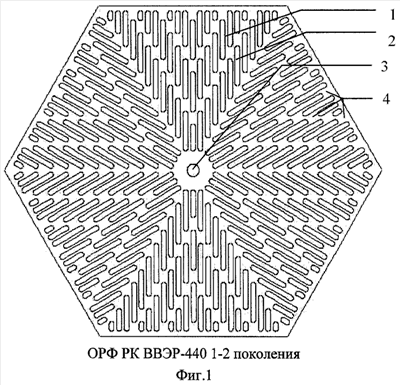

Изобретение относится к атомной энергетике, а именно к элементам тепловыделяющей сборки (ТВС) ядерного реактора типа ВВЭР (ВВЭР-440, ВВЭР-1000 и т.п.). В ТВС ядерного реактора опорная решетка одновременно является антидебризным фильтром. Опорная решетка-фильтр выполнена в виде перфорированной пластины с круглыми отверстиями, предназначенными для установки направляющих каналов или несущих труб и центральной трубы, и отверстиями для прохода теплоносителя. Она отличается от существующей тем, что каждое отверстие для прохода теплоносителя образовано двумя прямыми параллельными линиями и двумя дугами окружностей и имеет длину не более , где s - шаг твэлов в пучке. При этом в каждом секторе симметрии решетки отверстия для прохода теплоносителя параллельны друг другу и образуют между собой площадки, расположенные по правильной треугольной сетке с шагом s. Технический результат - повышенная прочность и технологичность решетки-фильтра по сравнению с существующей конструкцией. 2 з.п. ф-лы, 5 ил.
