RU 2120671 С1, 20.10.1998. SU 884591 А, 23.11.1981. GB 2277191 А, 19.10.1994. US 5032351 А, 16.07.1991.
Имя заявителя:
Открытое акционерное общество "Опытное конструкторское бюро машиностроения имени И.И. Африкантова" (ОАО "ОКБМ Африкантов") (RU), Российская Федерация в лице Госкорпорации "Росатом" (RU)
Изобретатели:
Рылов Геннадий Васильевич (RU) Самойлов Олег Борисович (RU) Преображенский Дмитрий Григорьевич (RU) Кондратьев Вячеслав Павлович (RU)
Патентообладатели:
Открытое акционерное общество "Опытное конструкторское бюро машиностроения имени И.И. Африкантова" (ОАО "ОКБМ Африкантов") (RU) Российская Федерация в лице Госкорпорации "Росатом" (RU)
Реферат

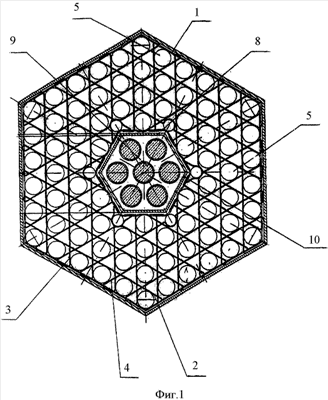

Изобретение относится к области атомной энергетики, в частности к тепловыделяющим сборкам (ТВС) ядерного реактора с треугольной упаковкой тепловыделяющих элементов (твэлов). В дистанционирующей решетке группы пластин расположены в три яруса, а в пределах группы установлены с возможностью контакта с твэлами только одного ряда. При этом пластины второго яруса с обеих сторон снабжены прорезями, в которых размещены пластины соответствующих ярусов, а высота пластин второго яруса и глубина прорези выбраны из условия: h2=2n+; h1=h3, nh1 где: n - глубина прорези; h1 - высота пластины первого яруса; h2 - высота пластины второго яруса; h3 - высота пластины третьего яруса; - величина, на которую высота пластин второго яруса больше высоты пластин первого или третьего ярусов. Кроме того, пластинами при пересечении образованы ячейки в виде неправильного шестигранника, в углах опоясывающей рамки на уровне пластин второго яруса выполнены выпуклости, направленные внутрь рамки, а в центре решетки установлена дополнительная шестигранная обечайка, образующая полость, стороны которой расположены напротив вершин опоясывающей рамки. Изобретение направлено на повышение эксплуатационной надежности тепловыделяющей сборки. 5 з.п. ф-лы, 2 ил.
