RU 2273062 C1, 27.03.2006. RU 2249865 C1, 10.04.2005. US 4692302 A, 12.09.1988. FR 2660477 A1, 10.04.1991. US 3862000 A, 21.01.1975.
Имя заявителя:
Открытое акционерное общество "Ордена Трудового Красного Знамени и ордена труда ЧССР опытное конструкторское бюро "ГИДРОПРЕСС" (RU)
Изобретатели:
Рыжов Сергей Борисович (RU) Мохов Виктор Аркадьевич (RU) Васильченко Иван Никитович (RU) Кобелев Сергей Николаевич (RU) Вьялицын Виктор Васильевич (RU) Мальчевский Дмитрий Вячеславович (RU)
Патентообладатели:
Открытое акционерное общество "Ордена Трудового Красного Знамени и ордена труда ЧССР опытное конструкторское бюро "ГИДРОПРЕСС" (RU)
Реферат

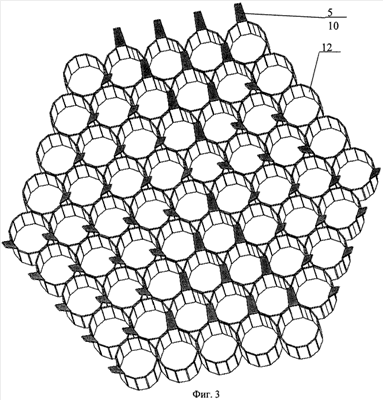

Изобретение относится к атомной технике, в частности к конструкциям смешивающих и антивибрационных решеток. Для выравнивания температур и паросодержаний теплоносителя в разных ячейках и тепловыделяющих сборках в активной зоне заявляемое устройство с помощью дефлекторов отклоняет потоки, обеспечивая для них изменение энерговыделений и смешение с соседними потоками с соответствующим усреднением температур и паросодержаний. В гексагональных тепловыделяющих сборках (1) в каждом из шести треугольных секторов (7) поперечного сечения каждой тепловыделяющей сборки (1) поток теплоносителя отклоняют вдоль перпендикуляра к основанию (8) сектора (7), причем в смежных секторах векторы отклонения потоков (9) выполняют противоположно направленными по отношению к основаниям (8) своих секторов. Устройство для перемешивания теплоносителя в активной зоне ядерного реактора содержит по крайней мере одну решетку (4), снабженную отклоняющими элементами (5). В каждом из шести треугольных секторов (7) поперечного сечения каждой тепловыделяющей сборки (1) наклон отклоняющих элементов (5) выполнен вдоль перпендикуляра к основанию (8) сектора (7). Причем в каждой паре смежных секторов наклоны отклоняющих элементов (5) выполнены в противоположных направлениях относительно оснований (8) своих секторов (7). Изобретение направлено на выравнивание параметров теплоносителя при нулевом суммарном крутящем моменте. 2 н. и 3 з.п. ф-лы, 6 ил.
