RU 2006136240 А, 27.04.2008. Самойлов А.Г. и др. Тепловыделяющие элементы ядерных реакторов. - М.: Энергоатомиздат, 1996, с.113-119. US 4344915 А, 17.08.1982. FR 2670944 A1, 26.06.1992. GB 1439207 A, 16.06.1976.
Имя заявителя:
Открытое акционерное общество "Машиностроительный завод" (RU)
Изобретатели:
Аксенов Петр Михайлович (RU) Евстигнеев Игорь Владимирович (RU) Кострицын Владимир Алексеевич (RU) Фомичев Александр Леонидович (RU) Самойлов Олег Борисович (RU) Кайдалов Виктор Борисович (RU) Романов Александр Иванович (RU) Шишкин Алексей Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Машиностроительный завод" (RU)
Реферат

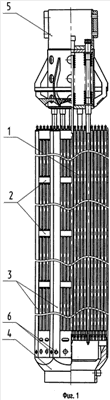

Изобретение относится к атомной технике, в частности к конструкциям бесчехловых тепловыделяющих сборок ядерного реактора. Тепловыделяющая сборка ядерного реактора содержит пучок тепловыделяющих элементов и направляющих каналов, размещенных в дистанционирующих решетках, головку, хвостовик. Хвостовик состоит из соединенных между собой стакана, опорной плиты и антивибрационной решетки. Антивибрационная решетка состоит из соединенных между собой ячеек, а нижние концевики твэлов и направляющих каналов закреплены в хвостовике. Нижний концевик твэл выполнен в виде цилиндра, переходящего в наконечник конусообразной формы, имеет кольцевую проточку, выполненную на цилиндрической части, с двумя наклонными буртами, посредством которых закрепляется в упругих элементах ячейки антивибрационной решетки. Между нижними торцевыми буртами концевиков направляющих каналов и опорной плитой установлены ступенчатые втулки, посредством которых закреплено поле ячеек антивибрационной решетки. Изобретение направлено на полную автоматизацию процесса сборки пучков твэл с сохранением ресурсных характеристик ТВС. 1 з.п. ф-лы, 6 ил.
