ГОРБУНОВ Н.И. и др. Полупроводниковые электронные приборы для систем обеспечения безопасности. - Мир и безопасность, 2, 2005. Формирователь тест-сигнала, модель 3540-03 фирмы Spectrex Inc, USA. RU 21453 U1, 20.01.2002. Физическая энциклопедия. - М., БСЭ, 1994, т.3, с.628. RU 2176391 С1, 27.11.2001. RU 2254372 C1, 20.06.2005. US 4864146 A, 05.09.1989.
Имя заявителя:
Тропин Алексей Николаевич (RU), Дийков Лев Кузьмич (RU)
Изобретатели:
Тропин Алексей Николаевич (RU) Дийков Лев Кузьмич (RU)
Патентообладатели:
Тропин Алексей Николаевич (RU) Дийков Лев Кузьмич (RU)
Реферат

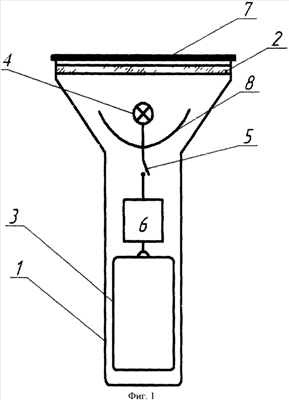

Изобретение относится к устройствам формирования тест-сигналов для оперативного контроля исправности инфракрасных датчиков пожара или пламени и предназначено для применения в системах обеспечения пожаробезопасности объектов. Технический результат - удобство использования, снижение трудоемкости контроля и повышение его достоверности. В известный формирователь тест-сигнала, содержащий корпус, в котором установлен соединенный с батареей питания широкополосный излучатель - типовая лампа накаливания, спектр излучения которого включает все полосы инфракрасного излучения, характерные для всех типов пламени и взрыва, а также видимое (оптическое) излучение, в окно корпуса вставлен сменный полосовой фильтр, пропускающий инфракрасные полосы спектра, характерные для заданного типа пламени и взрыва, а также видимое излучение. Фильтр может быть выполнен с возможностью его оперативной замены на другой сменный полосовой фильтр из набора фильтров, спектры которых характерны для каждого типа пламени и взрыва. Полосовые фильтры выполнены интерференционными. Они могут быть сформированы многослойной тонкопленочной структурой на подложке из лейкосапфира, пленкообразующие материалы - пара тугоплавких окислов: диоксид кремния (SiO2) - диоксид циркония (ZrO2), пленки образованы испарением исходных веществ электронным лучом в вакууме. 10 з.п. ф-лы, 2 ил., 4 табл.
