| УСТРОЙСТВО СИНХРОНИЗАЦИИ |  |
Номер публикации патента: 2167493 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H03L007/00 G06F001/04 | | Аналоги изобретения: | SU 1674245 Al, 30.08.1991. RU 2119717 С1, 27.09.1998. EP 0185779 A2, 02.07.1986. EP 0157701 A2, 09.10.1985. US 4819251, 04.04.1989. |
| Имя заявителя: | Пензенский технологический институт | | Изобретатели: | Чулков В.А. | | Патентообладатели: | Пензенский технологический институт |
Реферат | |

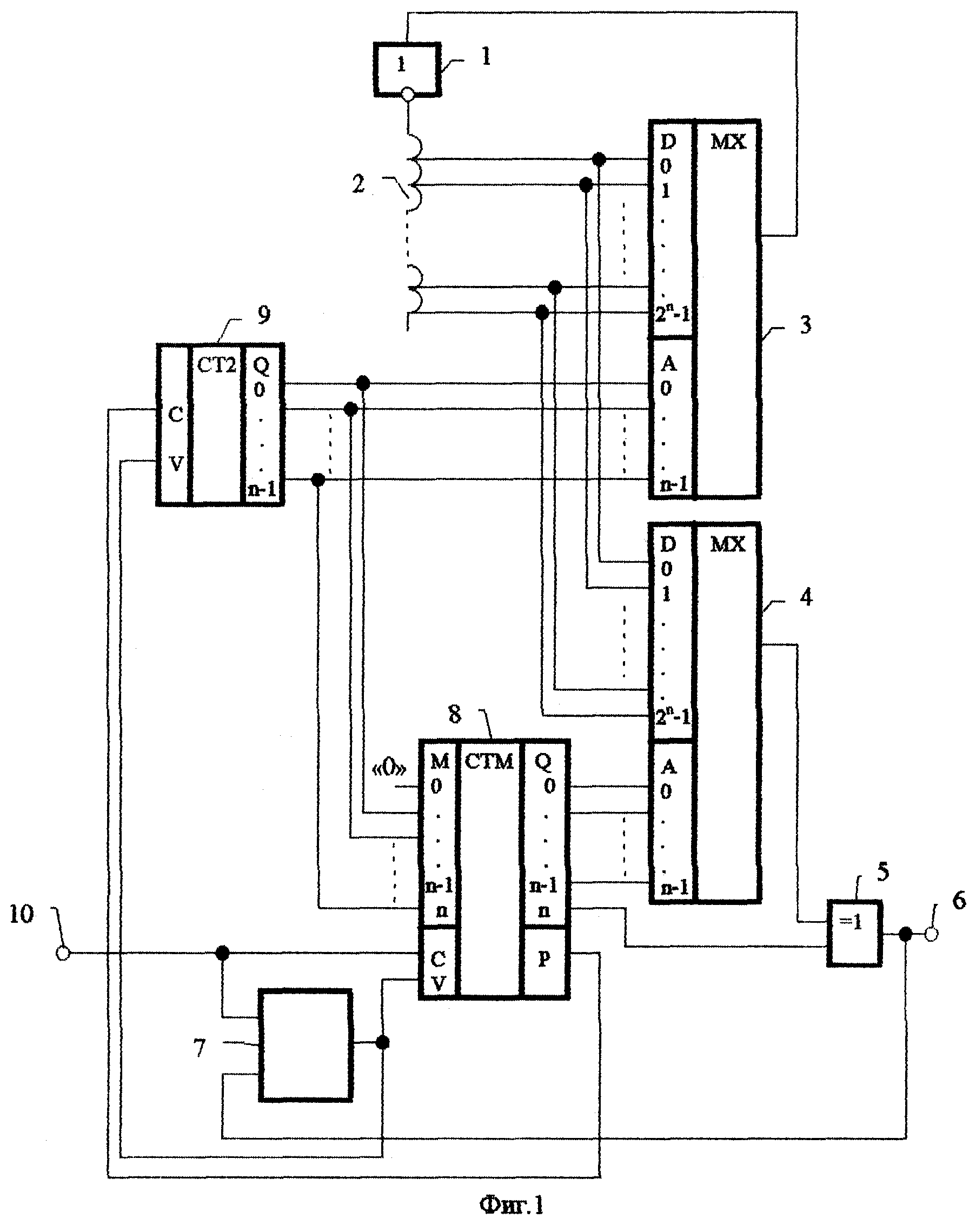

Изобретение служит для генерирования синхросигналов при обработке сигналов цифровой информации. Устройство содержит многофазный опорный генератор импульсов в виде инвертора 1, охваченного обратной связью через многоотводную линию задержки 2, и первый мультиплексор (МХ) 3. Адрес МХ 1, а вместе с ним число опорных фаз и опорную частоту устанавливает первый реверсивный счетчик импульсов (СЧ)9. Синхросигнал формирует второй МХ 4 и элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 5 под управлением второго СЧ 8 с переменной емкостью, значение которой зависит от состояния первого СЧ 9. Фазочастотный компаратор (ФК) 7 по результату сравнения фаз входного и выходного сигналов задает направление счета СЧ 9 и 8. Тактовыми импульсами первого СЧ 9 служат имульсы переноса/заема второго СЧ 8. Технический результат - расширение частотной полосы синхронизации. 2 з.п. ф-лы, З ил.
|
