RU 82886 U1, 10.05.2009. SU 468227 A, 25.04.1975. US 4896092 A, 23.01.1990. WO 2007108427 A1, 27.09.2007.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Российская таможенная академия" (RU)
Изобретатели:
Расщепляев Юрий Семёнович (RU) Вербов Владимир Фёдорович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Российская таможенная академия" (RU)
Реферат

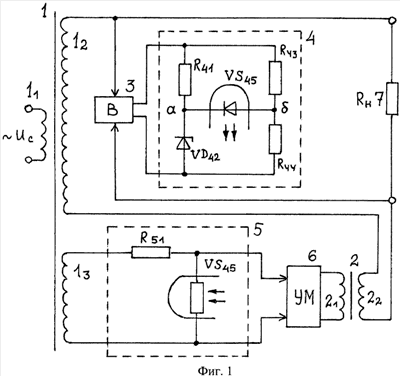

Изобретение относится к электротехнике и может быть использовано в системах электроснабжения для стабилизации однофазных источников электроэнергии переменного тока. Технический результат заключается в сохранении формы стабилизируемого напряжения и повышении надежности работы стабилизатора за счет исключения из схемы силовых элементов большой мощности. Стабилизатор содержит основной трансформатор с первичной обмоткой и двумя вторичными обмотками, добавочный трансформатор с первичной и вторичной обмотками, выпрямитель, мостовой измерительный элемент, делитель напряжения и усилитель мощности. Перечисленные элементы образуют два канала стабилизатора: основной и добавочный (управляемый канал вольтодобавки). Оба канала связаны между собой последовательным соединением нагрузки и вторичных обмоток двух трансформаторов так, чтобы выходные напряжения этих обмоток на нагрузке складывались. Причем непосредственно регулирование напряжения на нагрузке происходит в низковольтном управляемом добавочном канале только за счет увеличения или уменьшения «вольтодобавки» к изменившемуся напряжению в основном канале. 1 ил.
