RU 50691 U1, 20.01.2006. SU 966809 A, 15.10.1982. ТЕПЛЯКОВ Д.А. Электротехника и электроника. Учебное пособие для средних специальных учебных заведений, часть 1 «Электротехника», «Ин-Фолио». - Волгоград, 29.01.2008.
Имя заявителя:
Общество с ограниченной ответственностью ООО "Энергия" (RU)
Изобретатели:
Луппо Николай Николаевич (RU) Калинин Виктор Анатольевич (RU) Петухов Андрей Иванович (RU)
Патентообладатели:
Общество с ограниченной ответственностью ООО "Энергия" (RU)
Реферат

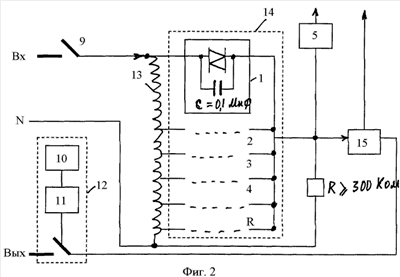

Изобретение относится к электротехнике, а именно к стабилизаторам напряжения переменного тока, предназначено для использования в системах электроснабжения. Стабилизатор переменного напряжения, содержит автотрансформатор, коммутатор, автоматический выключатель, устройство питания устройство управления, клеммы подключения к сети и нагрузки, датчик тока нагрузки, устройство индикации информации о состоянии стабилизатора, устройство подключения нагрузки, устройство управления стабилизатором, содержащее микроконтроллер, датчик выходного напряжения, датчик тока нагрузки и датчик синхроимпульсов, а также клеммы защитного заземления. Для определения входного напряжения и управления работой стабилизатора переменного напряжения используют показания датчика выходного напряжения при отсутствии датчика входного напряжения. Для определения входного напряжения и управления стабилизатором в режиме включения используются зависимость между импедансами, когда импеданс между контактами входного и выходного напряжения во много раз меньше импеданса между коммутатором и общим контактом, при этом входное напряжение с большой точностью равно выходному напряжению, измеряемому датчиком выходного напряжения. Для определения входного напряжения и управления стабилизатором в режиме включения микроконтроллер по показаниям датчика выходного напряжения определяет, входит ли показания входного напряжения в допустимые пределы, и подает команду на включение стабилизатора с соответствующим номером контакта ключа коммутатора или при выходе показаний входного напряжения за допустимые пределы выдает команду на индикатор о характере аварии. Для определения входного напряжения и управления работой стабилизатора в режиме штатной работы микроконтроллер по показанию датчика выходного напряжения и номеру контакта включенного ключа коммутатора рассчитывает величину входного напряжения. Для определения входного напряжения и управления работой в аварийном режиме микроконтроллер по показанию датчика выходного напряжения и номеру одного из двух крайних контактов включенного ключа коммутатора рассчитывает критическую величину входного напряжения, выходящую за допустимые пределы, и подает команду на отключение стабилизатора и команду на индикатор о характере аварии. В аварийном режиме, как и в режиме включения, микроконтроллер по показанию датчика выходного напряжения определяет показание входного напряжения и, если оно входит в допустимые пределы, подает команду на включение стабилизатора с соответствующим номером контакта ключа коммутатора. Предлагаемый регулятор позволяет упростить конструкцию стабилизатора, повысить надежность и снизить стоимость. Использование устройства управления регулятором позволяет повысить надежность за счет значительного уменьшения количества дискретных электронных элементов и обработки значительного числа аварийных ситуаций, также повышается точность измерений и объем отображаемой информации, снижается стоимость. 2 ил.
