Общество с ограниченной ответственностью "Нейт" (RU)
Изобретатели:
Громов Владимир Сергеевич (RU) Зарецкий Яков Владимирович (RU) Коротков Леонид Васильевич (RU) Кривошеев Анатолий Иванович (RU) Серазетдинов Булат Фаатович (RU) Серазетдинов Фаат Шигабутдинович (RU) Тонконог Владимир Григорьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Нейт" (RU)
Реферат

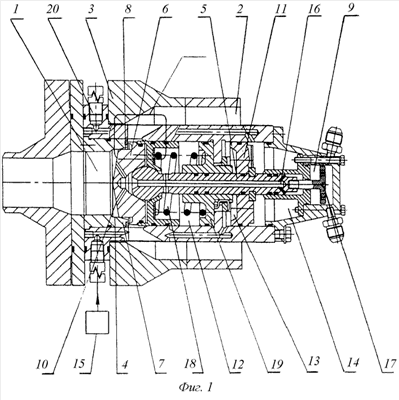

Изобретение относится к машиностроению, а именно к пневмоавтоматике и может быть использовано для снижения и регулирования давления газа, поступающего потребителю из магистрали высокого давления, например, для регулирования давления природного газа на выходе из газораспределительных станций. Технический результат заключается в повышении надежности работы и точности поддержания выходного давления в широком диапазоне изменения режимных параметров, в том числе при малых расходах газа. Регулятор давления содержит каналы входа и выхода газа, корпус. Внутри корпуса установлен с возможностью осевого перемещения, поршневой клапан, сообщающий каналы входа и выхода газа, седло клапана и регулирующий поршень, управляющий перемещением поршневого клапана. На внутренней стороне канала входа выполнен, по меньшей мере, один дополнительный продольный канал переменного сечения, сообщающий канал входа с полостью за седлом поршневого клапана. Входной участок поршневого клапана при осевом перемещении перекрывает дополнительный канал. Внутренняя поверхность канала входа и входной участок поршневого клапана выполнены профилированными, с образованием при осевом перемещении клапана канала переменного сечения, сообщающего канал входа с полостью за седлом поршневого клапана. Между каналами входа и выхода газа расположена пористая вставка. 3 н. и 3 з.п. ф-лы, 6 ил.
